Référence: 61.KV10

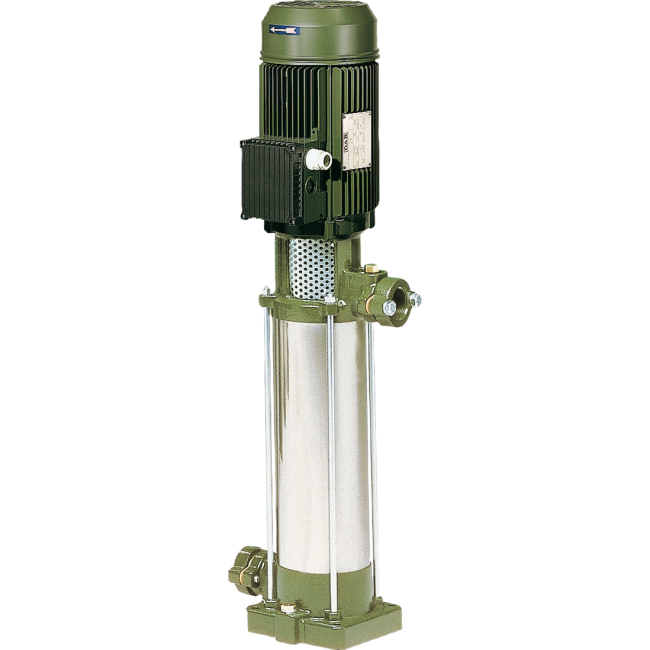

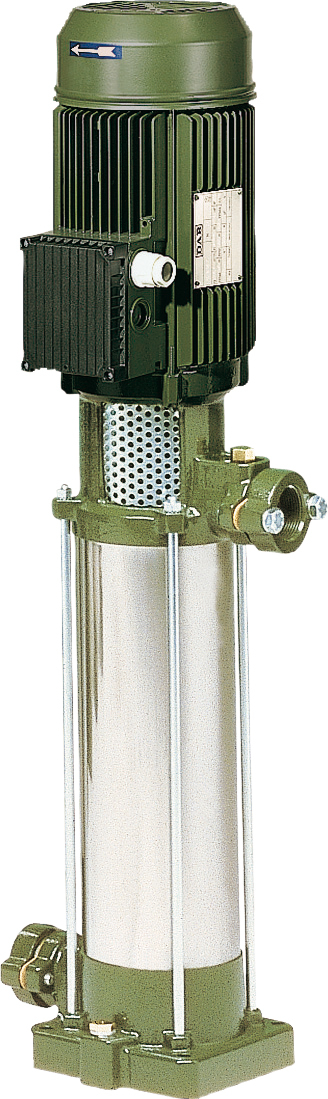

Pompe multicellulaire Série KV 10 JETLY
Série KV 10 (à axe vertical avec moteur à accouplement)
Débit : 3,6 à 13,8 m3/h - Pression : 1,2 à 7,2 bars - Puissance : 1,1 à 2,2 kw
Garantie 2 ans
Description
Pompes KV 6 centrifuges multicellulaires à axe vertical avec moteur à accouplement.
Particulièrement adaptées à la réalisation de groupes de surpression pour petites et moyennes installations.

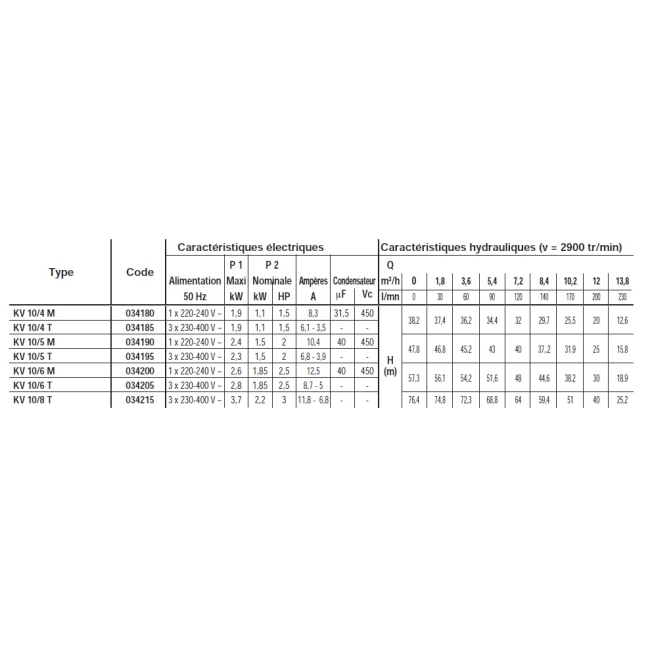

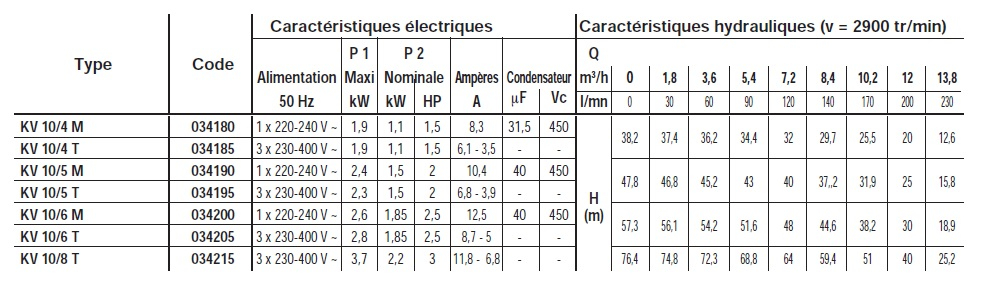

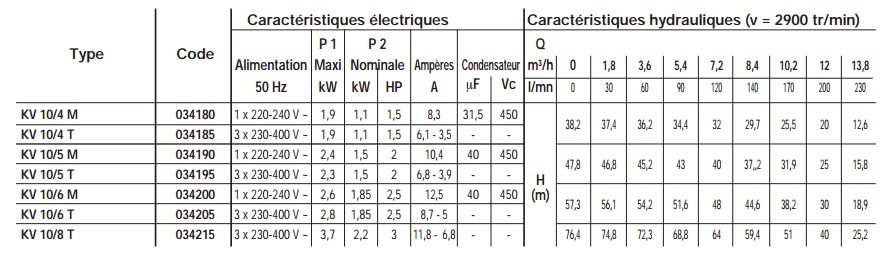

Caractéristiques
| Marque | Jetly |
| Référence fabricant | 034180,034185,034190,034195,034200,034205,034215 |
| Type de produit | Pompes multicellulaires verticales |
| Types | KV 10/4M, KV 10/4T, KV 10/5M, KV 10/5T, KV 10/6M, KV 10/6T, KV 10/8T |
| Type de pompe de surface | KV 10 (3,6 à 13,8 m3/h) |
| Caractéristiques | Pompe centrifuge multicellulaire verticale avec moteur à accouplement. |
| Eaux traitées | Liquides clairs, sans corps solides ou abrasifs, non agressifs, non visqueux, non cristallisés et chimiquement neutre, proche des caractéristiques de l'eau. |
| T° du liquide pompé | 0°C à 35°C |
| Température ambiante | jusqu'à 40°C |
| Débit | 8.4 m3/h |
| Pression | 2.9 bars,3.7 bars,4.4 bars,5.9 bars |
| Tension d'alimentation | Mono 230 V, Tri 400 V |
| Ampères | 8.3 A,6.1 - 3.5 A,10.4 A,6.8 - 3.9 A,12.5 A,8.7 - 5 A,11.8 - 6.8 A |
| Puissance | 1,1 KW, 1,5 KW, 1.85 KW, 2,2 KW |
| Condensateur | 31.5 µF,40 µF |
| Diamètre d'aspiration | Femelle 1" 1/4 |
| Diamètre de refoulement | Femelle 1" 1/4 |
| Installation | Fixe, en position verticale. |
| Longueur | 155 mm |
| Largeur | 100 mm |
| Hauteur | 587 mm,693 mm,619 mm,725 mm,789 mm |
| Poids | 24 Kg,26 Kg,28 Kg,30 Kg |
| Tension | Monophasé, Triphasé |
Les avantages des pompes centrifuges multicellulaires série KV 10 :
Les pompes multicellulaires de la série KV 10, particulièrement silencieuses, offrent un rendement élevé. Elles sont idéales dans de nombreux domaines et adaptées à la réalisation de groupes de surpression. Leur construction étudiée et de haute qualité, les rendent extrêmement fiables et résistantes aux températures et pressions élevées. De plus leur accouplement moteur, facilement démontable, facilite la maintenance de ces pompes.
Applications :
- Réalisation de groupes de surpression pour petites et moyennes installations.
- Alimentation de chaudière, circulation d'eau chaude, transfert de condensats et eau de refroidissement, groupes anti-incendie ou de lavage, alimentation d'eau potable et de réservoirs sous pression, installations d'irrigation par aspersion ou goutte à goutte.
Pompe :
- Corps d'aspiration, corps de refoulement et support moteur en fonte traitée anti-corrosion y compris sur la surface interne.
- Turbines, corps diffuseurs et diffuseurs en Technopolymère.
- Chemise, arbre avec palier et anneaux d'arasement en acier inoxydable.
- Coussinet de palier en bronze auto-lubrifié par le liquide pompé.
- Garniture mécanique carbone/céramique.
- Accouplement au moteur par manchon rigide.
- Contre-brides filetées livrées en série.
Moteur :
- De type asynchrone, fermé, à refroidissement par ventilation extérieure.
- Rotor monté sur roulements à billes, graissés à vie et surdimensionnés pour garantir durée et silence.
- Couvercle ventilateur en tôle galvanisée et peinte.
- Protection thermo-ampèremétrique et condensateur permanent incorporé dans la version monophasée.
- Protection à charge de l'utilisateur dans la version triphasée, selon normes en vigueur.
- Construction selon normes CEI 2-3/CEI 61-69 (EN 60 335-2-41).
- Indice de protection : IP 44.
- Indice de protection boîte à bornes : IP 55.
- Classe d'isolement : F.
- Voltages de série : Monophasé 220-240 V / 50 Hz, Triphasé 230-400 V / 50 Hz.
