Référence: 61.S44T
Pompes de forage S4-4 Triphasée DAB-Jetly
- Débit : 1,8 à 5,4 m3/h - Hmt : 11 à 386 m - Puissance : 0,37 à 5,5 Kw tri

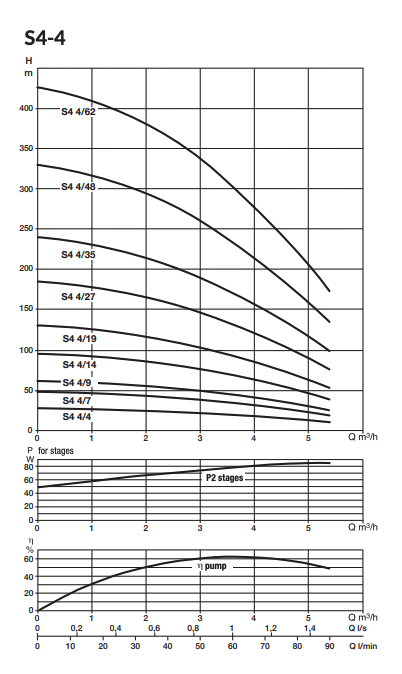

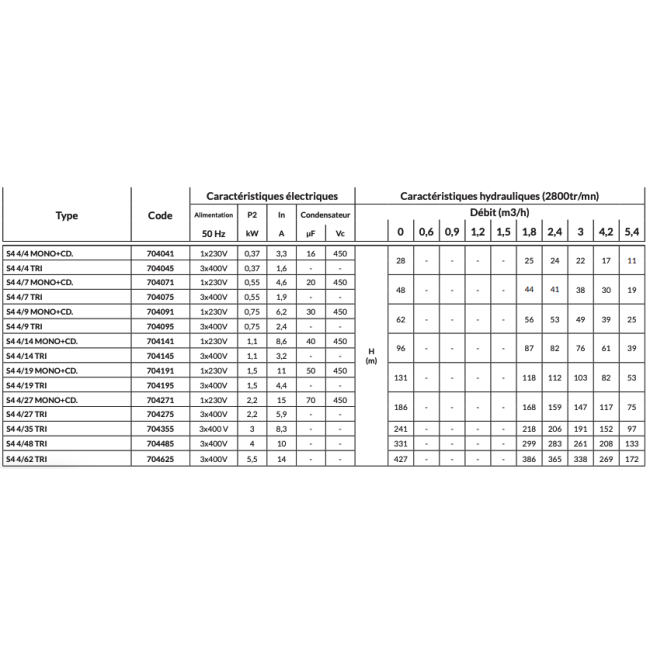

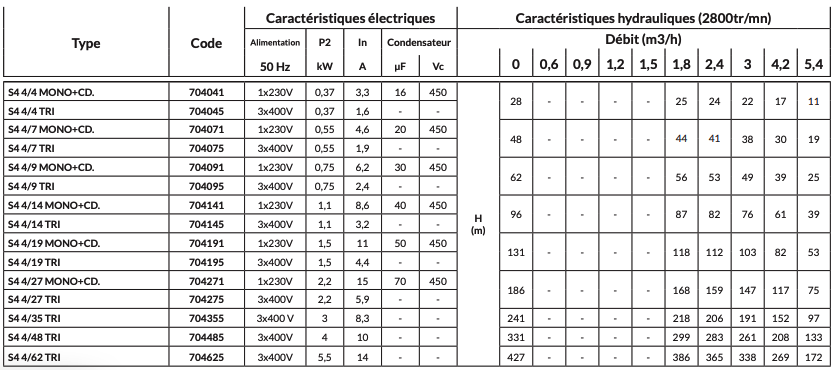

- Se réferer au tableau de performances.
Pompes immergées pour forages 4'' ou plus, pour répondre à de nombreuses applications dans l'alimentation, la surpression et la distribution d'eau dans des installations domestiques et industrielles.
Description

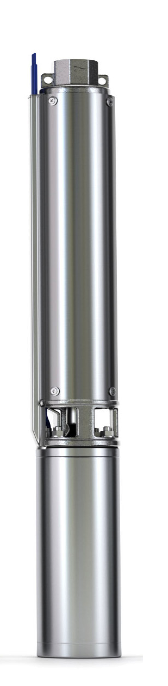

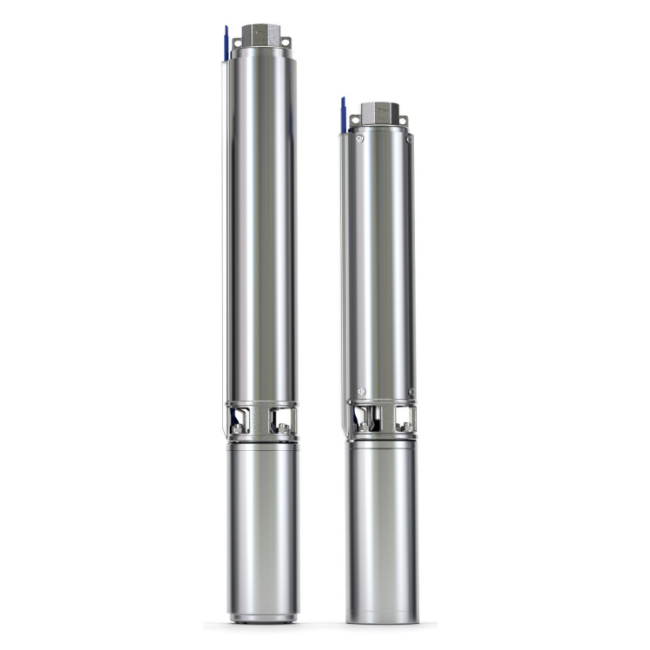

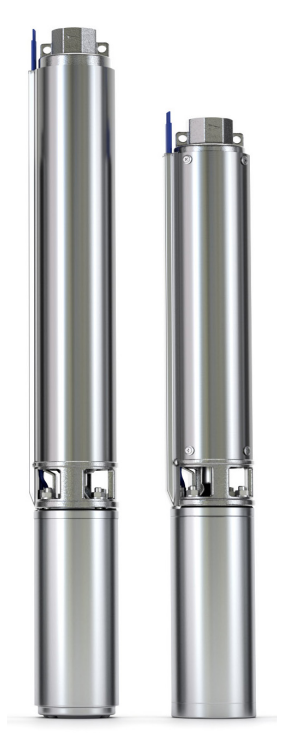

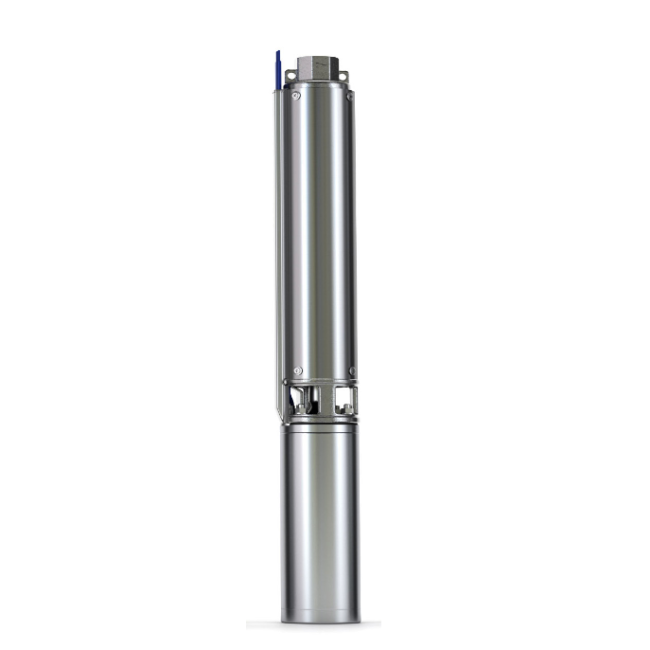

Pompes immergées S4-4 Triphasée DAB-Jetly
Pompes immergées pour forages 4'' ou plus, offrant un vaste choix de débits et de pressions pour répondre à de nombreuses applications dans l'alimentation, la surpression et la distribution d'eau dans des installations domestiques et industrielles (incendie, lavage, irrigation).
Cette gamme de pompes offre un excllent rendement, une tres grande résistance à l'usure. Elle est entièrement construite avec des matériaux inoxydables.
Remplace la série S4B (nouvelle réference JETLY 2020).
Garantie : 2 ans
Caractéristiques
| Marque | Jetly |
| Type de produit | Pompes de forage 4 |
| Types | S4 4/4 T, S4 4/7 T, S4 4/9 T, S4 4/14 T, S4 4/19 T, S4 4/27 T, S4 4/35 T, S4 4/48 T, S4 4/62 T |
| Type de pompe immergée | S4 |
| Eaux traitées | Liquides propres, sans corps solides ou abrasifs, non agressifs. |
| T° du liquide pompé | 0°C à 40°C |
| Débit | De 1.8 à 5.4 m3/h. |
| Tension d'alimentation | Tri 400 V |
| Diamètre de la pompe | 98 mm |
| Inclus | Amorce de câble 1,5 m |
| Tension | Triphasé |
CARACTERISTIQUES GENERALES :
- Pompes immergées pour forage 4" ou plus, offrant un vaste choix de débits et de pressions pour répondre à de nombreuses applications dans l'alimention, la surpression et la distribution d'eau dans des installations domestiques et industrielles (incendie, lavage, irrigation).
Pompe :
- De type centrifuge, multicellulaires avec turbines et diffuseurs en technopolymère.
- Chemise, arbre avec manchon d'accouplement, paliers et passages de roues, couvre-câble et visserie en acier inox.
- Anneau flottant anti-sable en matériau synthétique anti-abrasion particulièrement résistant.
- Crépine d'aspiration en inox.
- Bride de raccordement pompe-moteur et corps de refoulement supérieur en inox Aisi 304 (microfusion).
- Clapet de retenue incorporé inoxydable.
Moteur :
- De type submersible, asynchrone à 2 pôles, de marque Franklin .
- Entièrement en acier inox.
- Rotor en cage d'écureuil, supporté par un palier/ butée autocentré conçu pour accepter des charges axiales.
- Le stator est encapsulé dans une résine synthétique et inséré dans une enveloppe hermétique en acier inox.
- La lubrification des paliers est assurée par un liquide intérieur non toxique, qui sert également à protéger le moteur contre le gel et à dissiper la chaleur à l'extérieur.
- Les variations de température occasionnent des variations de volume du liquide lubrifiant, qui sont absorbées par une membrane située dans la partie inférieure du moteur.
- Condensateur permanent et protection thermique sont situés dans le coffret de commande fourni en version monophasée.
- Protection à prévoir par l'utilisateur en version triphasée.
- Indice de protection : IP 58.
- Classe d'isolement : B.
- Tension de série : mono 230 V / 50 Hz triphasé 400 V / 50 Hz.
- ACS N° 05 ACC LY 024.
Accessoires à prévoir :
- Coffret de protection manque d'eau (DSN, DSE, PAD).
- Boîte de jonction étanche entre amorce câble moteur et câble de rallonge.
