Référence: 61.KVC80

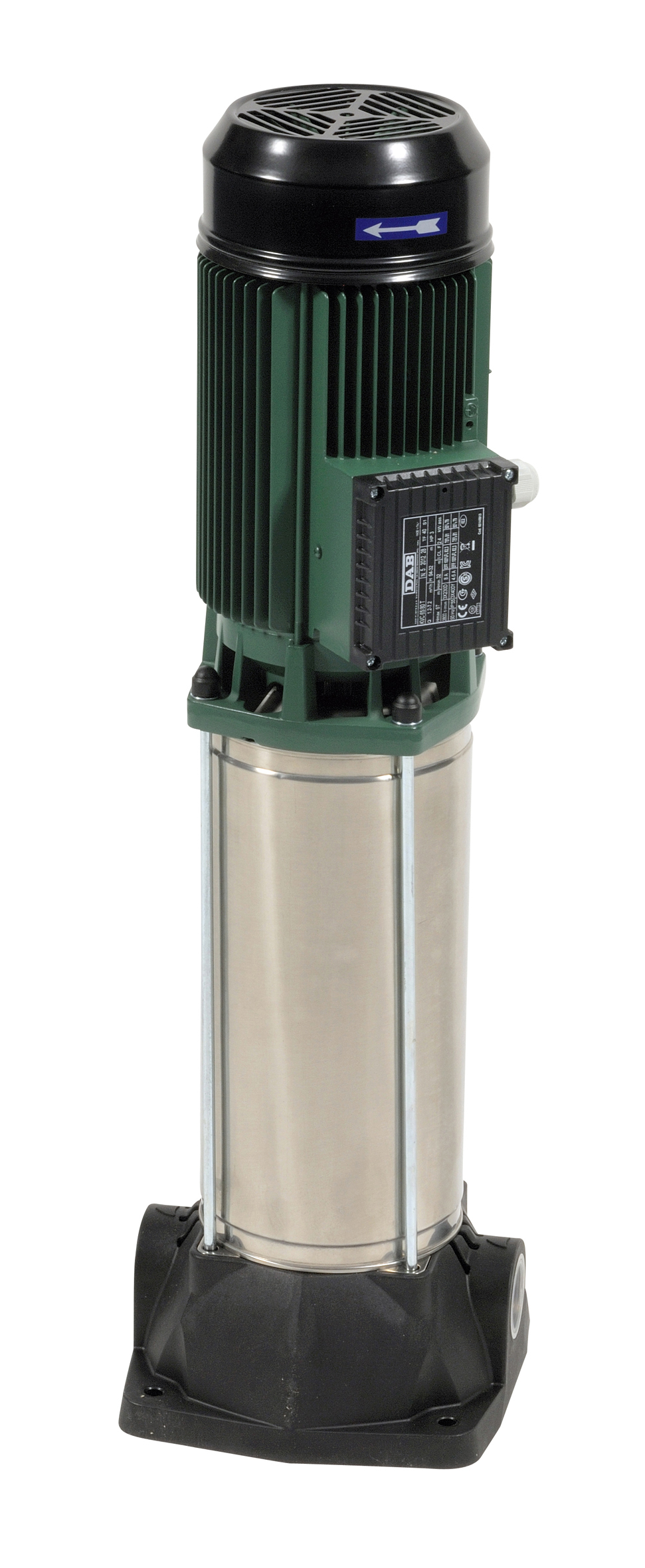

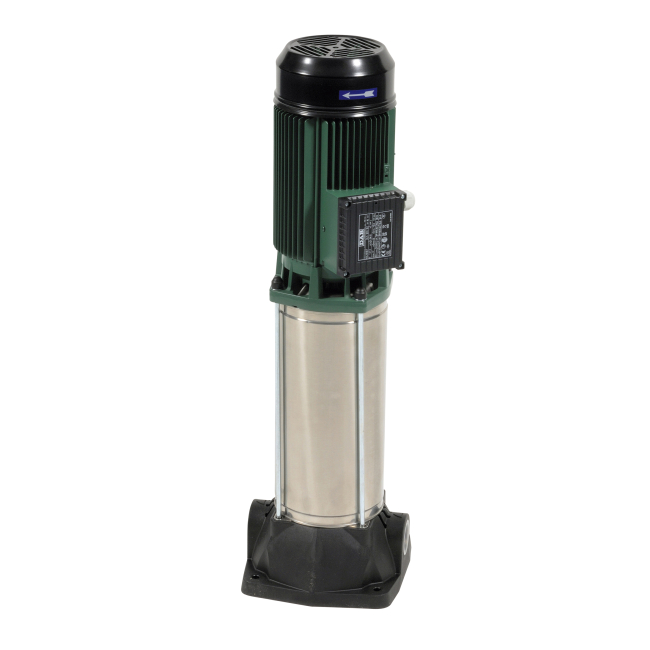

Pompe multicellulaire Série KVC 80 JETLY
Série KVC 80 (aspiration et refoulement en ligne)
Débit : 1,2 à 6 m3/h - Pression : 1,5 à 9,7 bars - Puissance : 0.55 à 2,2 kw
Garantie 2 ans
Description
Pompe multicellulaire Série KVC 80 verticales à arbre long avec aspiration et refoulement en ligne.
Elles sont particulièrement adaptées à la réalisation de groupes de surpression pour petites et moyennes installations. Elles peuvent être utilisées dans des domaines variés tels que : transfert de condensats et eau de refroidissement, groupes anti-incendie ou de lavage, alimentation d'eau potable et de réservoirs sous pression, installations d'irrigation par aspersion ou goutte-à-goutte.

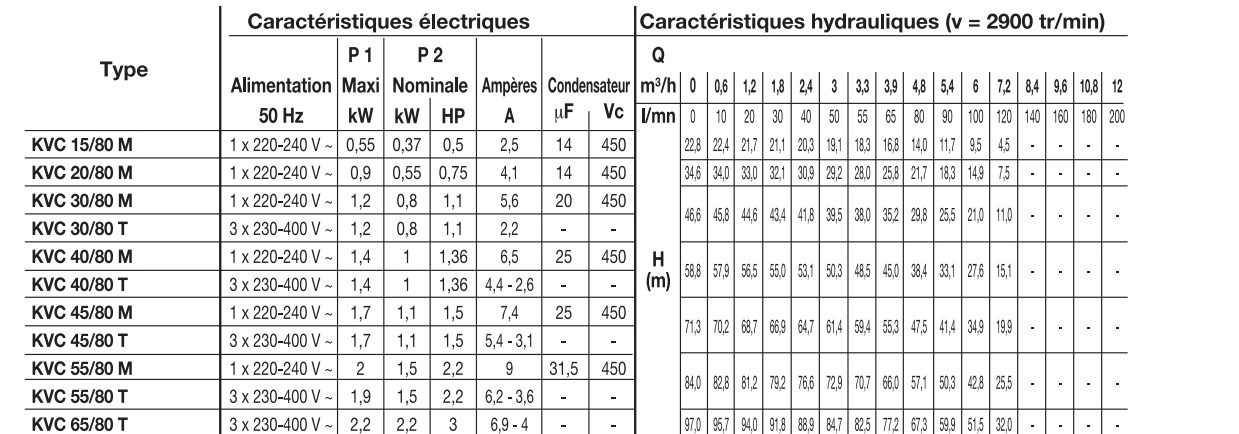

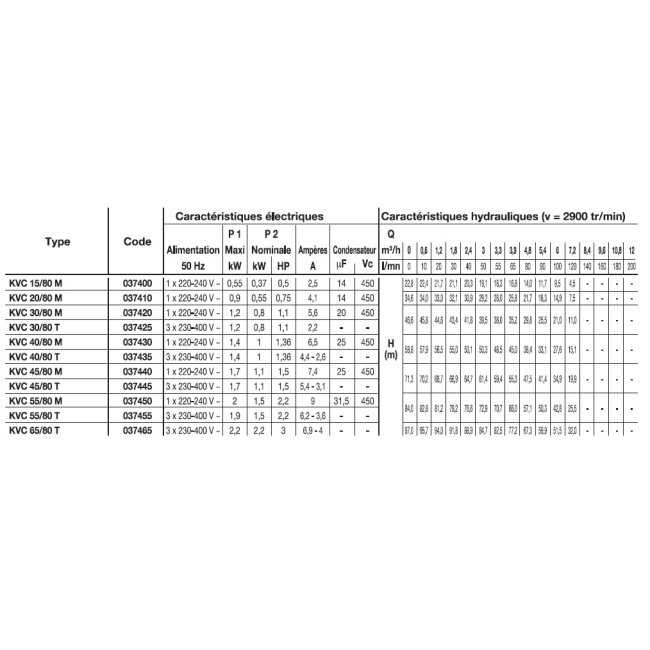

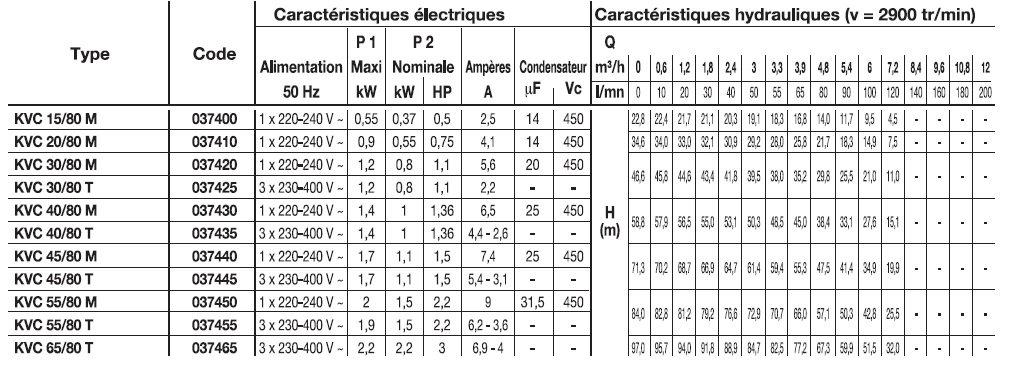

Caractéristiques
| Marque | Jetly |
| Référence fabricant | 037400,037410,037420,037425,037430,037435,037440,037445,037450,037455,037465 |
| Type de produit | Pompes multicellulaires verticales |
| Types | KVC 15/80 M, KVC 20/80 M, KVC 30/80 M, KVC 30/80 T, KVC 40/80 M, KVC 40/80 T, KVC 45/80 M, KVC 45/80 T, KVC 55/80 M, KVC 55/80 T, KVC 65/80 T |
| Type de pompe de surface | KVC 80 (1,2 à 6 m3/h) |
| Caractéristiques | Pompe centrifuge multicellulaire verticale à arbre long avec aspiration et refoulement en ligne. |
| Eaux traitées | Propres, sans corps solides ou abrasifs, non agressives. |
| T° du liquide pompé | 0°C à 35°C |
| Température ambiante | jusqu'à 40°C |
| Débit | 3.9 m3/h |
| Pression | 1.68 bars,2.58 bars,3.52 bars,4.5 bars,5.53 bars,6.6 bars,7.72 bars |
| Tension d'alimentation | Mono 230 V, Tri 400 V |
| Ampères | 4.4 - 2.6 A,5.4 - 3.1 A,6.2 - 3.6 A,6.9 - 4 A |
| Ampérage | 2.5 A, 4.1 A, 5.6 A, 2.2 A, 6.5 A, 7.4 A, 9 A |
| Puissance | 0,37 KW, 0,55 KW, 0.8 KW, 1 KW, 1,1 KW, 1,5 KW, 2,2 KW |
| Condensateur | 14 µF,20 µF,25 µF,31.5 µF |
| Diamètre d'aspiration | Femelle 1" 1/4 |
| Diamètre de refoulement | Femelle 1" 1/4 |
| Installation | Fixe en position Verticale. |
| Longueur | 235 mm |
| Largeur | 221 mm |
| Hauteur | 478 mm,533 mm,627 mm,627,655 mm |
| Poids | 13.5 Kg,13.7 Kg,15.7 Kg,17 Kg,20.2 Kg,20 Kg,21.6 Kg |
| Tension | Monophasé, Triphasé |
| Pompes série DCS4 | DCS4 D-13T |
Les avantages des pompes multicellulaires série KVC 80 :
Les pompes multicellulaires verticales de la série KVC 80 sont idéales à la réalisation de groupes de surpression pour de petites et moyennes installations. Polyvalentes, elles sont utiles dans de nombreux domaines (groupe anti-incendie ou de lavage, installations d’irrigation par aspersion ou goutte-à-goutte). Fiables, robustes et compactes, elles s’adaptes à votre installation, même exigüe.
Applications :
- Réalisation de groupes de surpression pour petites et moyennes installations.
- Transfert de condensats et eau de refroidissement, groupes anti-incendie ou de lavage, alimentation d'eau potable et de réservoirs sous pression, installations d'irrigation par aspersion ou goutte-à-goutte.
Pompe :
- Corps d'aspiration, corps de refoulement, turbines, corps diffuseurs et diffuseurs en Technopolymère.
- Support moteur en fonte d'aluminium.
- Chemise pompe, bouchon de remplissage, bouchon de vidange avec pointeau pour amorçage en acier inox AISI 304.
- Garniture mécanique en carbone/céramique.
- Arbre et support garniture mécanique en acier inoxydable. ACS n°07 ACC LY 066.
Moteur :
- De type asynchrone, fermé, à refroidissement par ventilation extérieure.
- Rotor monté sur roulements à billes, graissés à vie et surdimensionnés pour garantir durée et silence.
- Couvercle ventilateur en Technopolymère (jusqu'à 1 kW) ou tôle galvanisée peinte noire (au-delà de 1 kW).
- Protection thermo-ampèremétrique et condensateur permanent incorporé dans la version monophasée.
- Protection à charge de l'utilisateur dans la version triphasée, selon normes en vigueur.
- Construction selon normes CEI 2-3/CEI 61-69 (EN 60 335-2-41).
- Indice de protection : IP 55.
- Classe d'isolement : F.
- Voltages de série : Monophasé 220-240 V / 50 Hz, Triphasé 230-400 V / 50 Hz.
