Pompes de forage S4F Triphasée DAB-Jetly
Référence: 61.S4FT

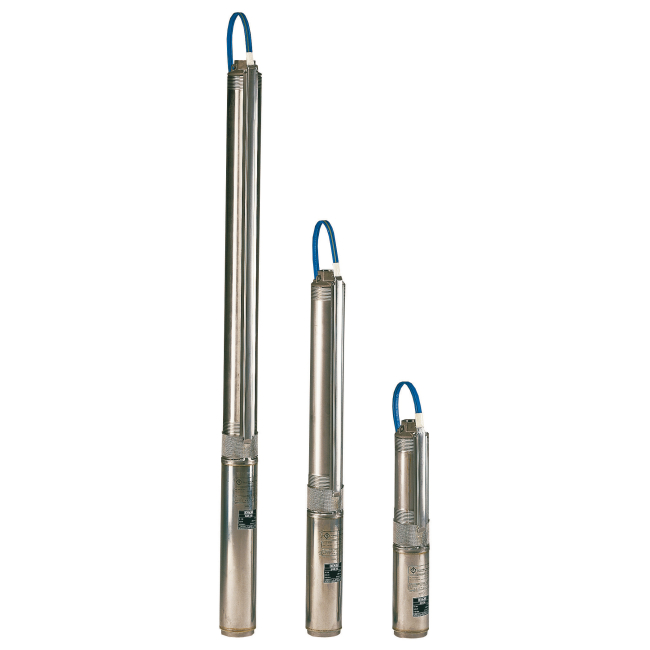

Pompes de forage S4F Triphasée DAB-Jetly
- Débit : 9 à 24 m3/h - Hmt : 16 à 93 m - Puissance : 2,2 à 5,5 Kw Tri
Pompes immergées pour forages 4'' ou plus, pour répondre à de nombreuses applications dans l'alimentation, la surpression et la distribution d'eau dans des installations domestiques et industrielles.
1 255,00€
TTC
Description

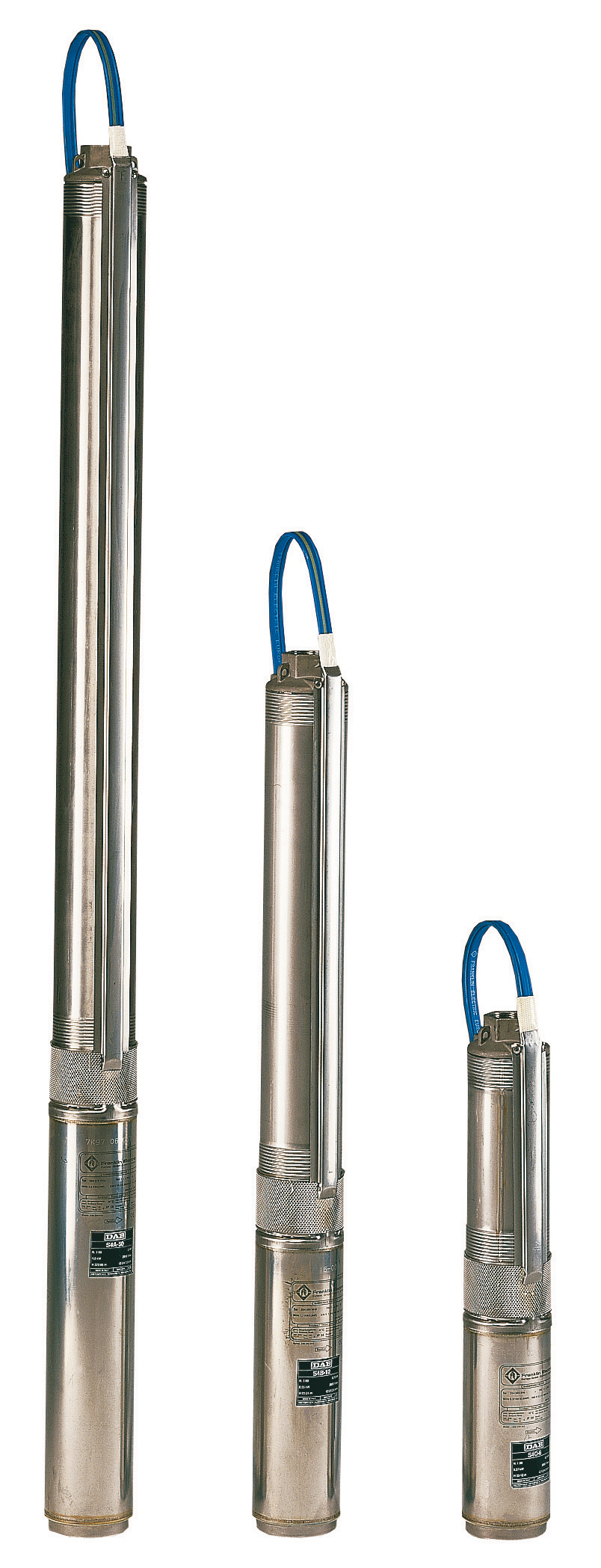

Pompe immergée S4 Jetly pour forages 4''
La série de pompes S4 Jetly offre un vaste choix de débits et de pressions pour répondre à de nombreuses applications dans l'alimentation, la surpression et la distribution d'eau dans des installations domestiques et industrielles (incendie, lavage, irrigation)

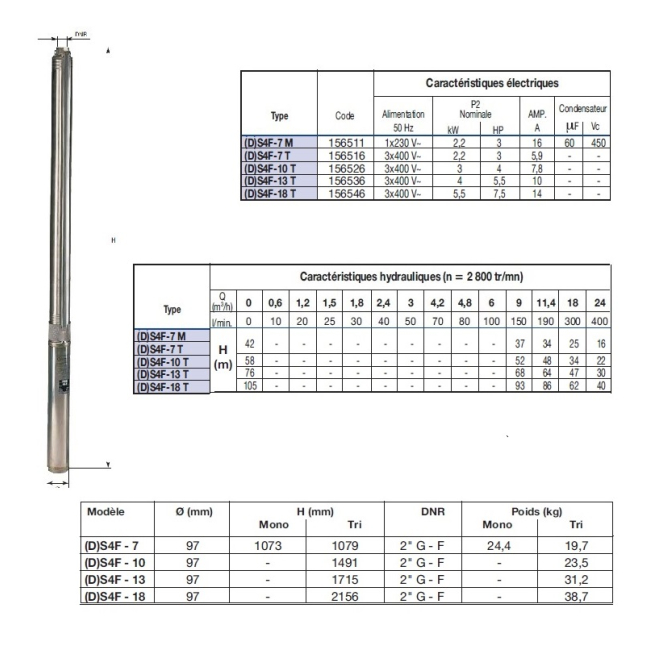

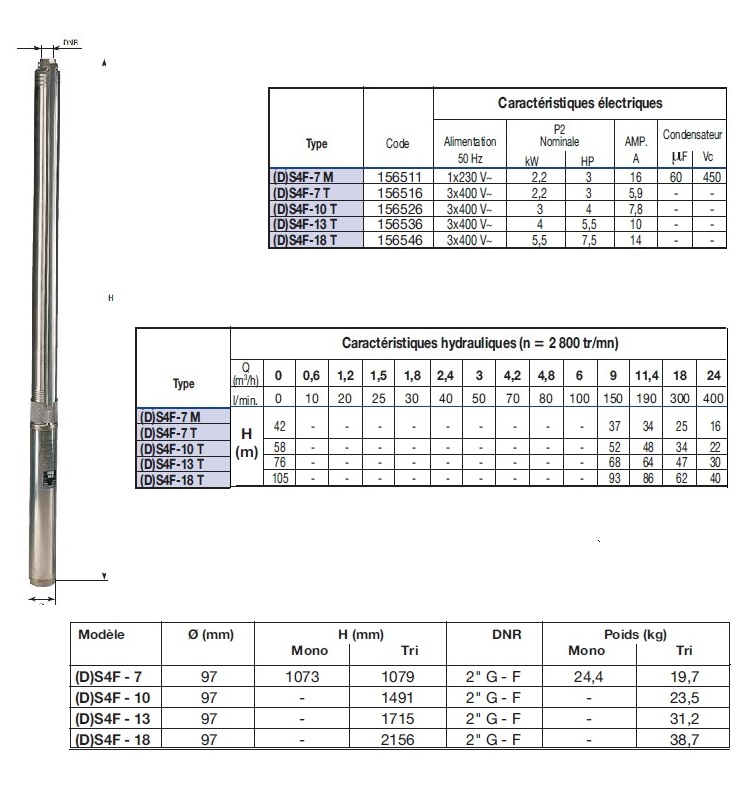

Caractéristiques
| Marque | Jetly |
| Référence fabricant | 156516,156526,156536,156546 |
| Type de produit | Pompes de forage 4 |
| Types | S4F-7T, S4F-10T, S4F-13T, S4F-18T |
| Type de pompe immergée | S4F (9 à 24 m3/h) |
| Caractéristiques | Pompe immergée 4" centrifuge, multicellulaire. |
| Eaux traitées | Liquides propres, sans corps solides ou abrasifs, non agressifs. |
| T° du liquide pompé | 0°C à 40°C |
| Débit | 9 à 24 m3/h |
| HMT (Hauteur manométrique) | 16 à 37 m,22 à 52 m,30 à 68 m,40 à 93 m |
| Tension d'alimentation | Tri 400 V |
| Ampères | 5.9 A,7.8 A,10 A,14 A |
| Puissance | 2,2 KW, 3 KW, 4 KW, 5.5 KW |
| Diamètre de refoulement | Femelle 2" |
| Installation | Dans puits, forage 4" ou plus, bassins, citernes, en position verticale. |
| Hauteur | 1 079 mm,1 491 mm,1 715 mm,2 156 mm |
| Diamètre de la pompe | 97 mm |
| Poids | 19.7 Kg,23.5 Kg,31.2 Kg,38.7 Kg |
| Inclus | Amorce de câble (4 x 1,5 mm2) |
| Tension | Triphasé |
Pompe :
- De type centrifuge, multicellulaires avec turbines et diffuseurs en technopolymère.
- Chemise, arbre avec manchon d'accouplement, paliers et passages de roues, couvre-câble et visserie en acier inox.
- Anneau flottant anti-sable en matériau synthétique anti-abrasion particulièrement résistant.
- Crépine d'aspiration en inox.
- Bride de raccordement pompe-moteur et corps de refoulement supérieur en inox Aisi 304 (microfusion).
- Clapet de retenue incorporé inoxydable.
Moteur :
- De type submersible, asynchrone à 2 pôles, de marque Franklin .
- Entièrement en acier inox.
- Rotor en cage d'écureuil, supporté par un palier/ butée autocentré conçu pour accepter des charges axiales.
- Le stator est encapsulé dans une résine synthétique et inséré dans une enveloppe hermétique en acier inox.
- La lubrification des paliers est assurée par un liquide intérieur non toxique, qui sert également à protéger le moteur contre le gel et à dissiper la chaleur à l'extérieur.
- Les variations de température occasionnent des variations de volume du liquide lubrifiant, qui sont absorbées par une membrane située dans la partie inférieure du moteur.
- Condensateur permanent et protection thermique sont situés dans le coffret de commande fourni en version monophasée.
- Protection à prévoir par l'utilisateur en version triphasée.
- Indice de protection : IP 58.
- Classe d'isolement : B.
- Tension de série : mono 230 V / 50 Hz triphasé 400 V / 50 Hz.
- ACS N° 05 ACC LY 024.

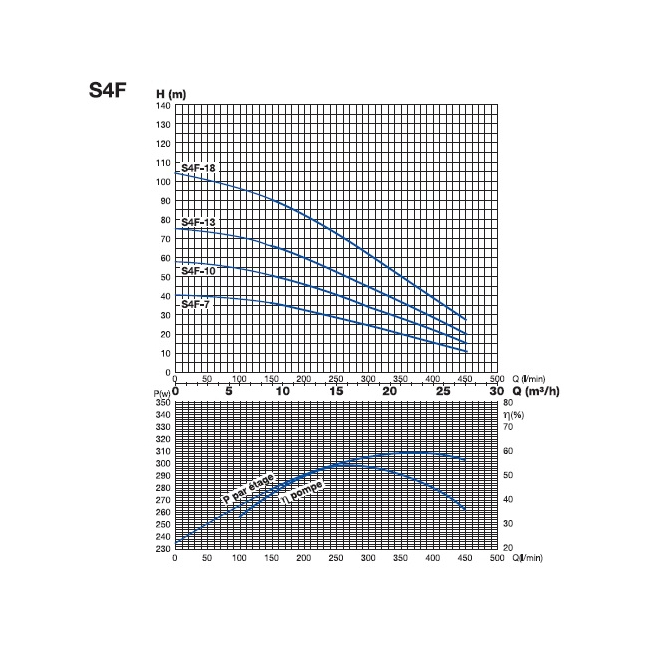

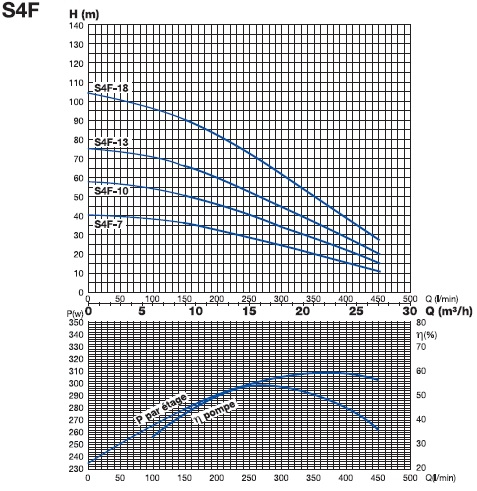

CARACTERISTIQUES TECHNIQUES :
- Plage d'utilisation : de 0,6 à 20 m3/h avec hauteur manométrique jusqu'à 280 mètres de C.E.
- Liquide pompé : propre, sans corps solides ou abrasifs, non agressif.
- Plage de température du liquide pompé : de 0 °C à + 30 °C.
- Installation : dans puits, forage 4'' ou plus, bassins, citernes, en position verticale.
- Fabrications spéciales : autres tensions et/ou fréquences.
- Accessoires à prévoir : coffret de protection moteur et de surveillance de niveau (voir coffrets DSN), boite de jonction étanche entre amorce de câble moteur et câble d'alimentation électrique.
- Section câble d'alimentation électrique : attention, consulter le tableau relatif au choix de la section du câble.
