Référence: 61.CD13T

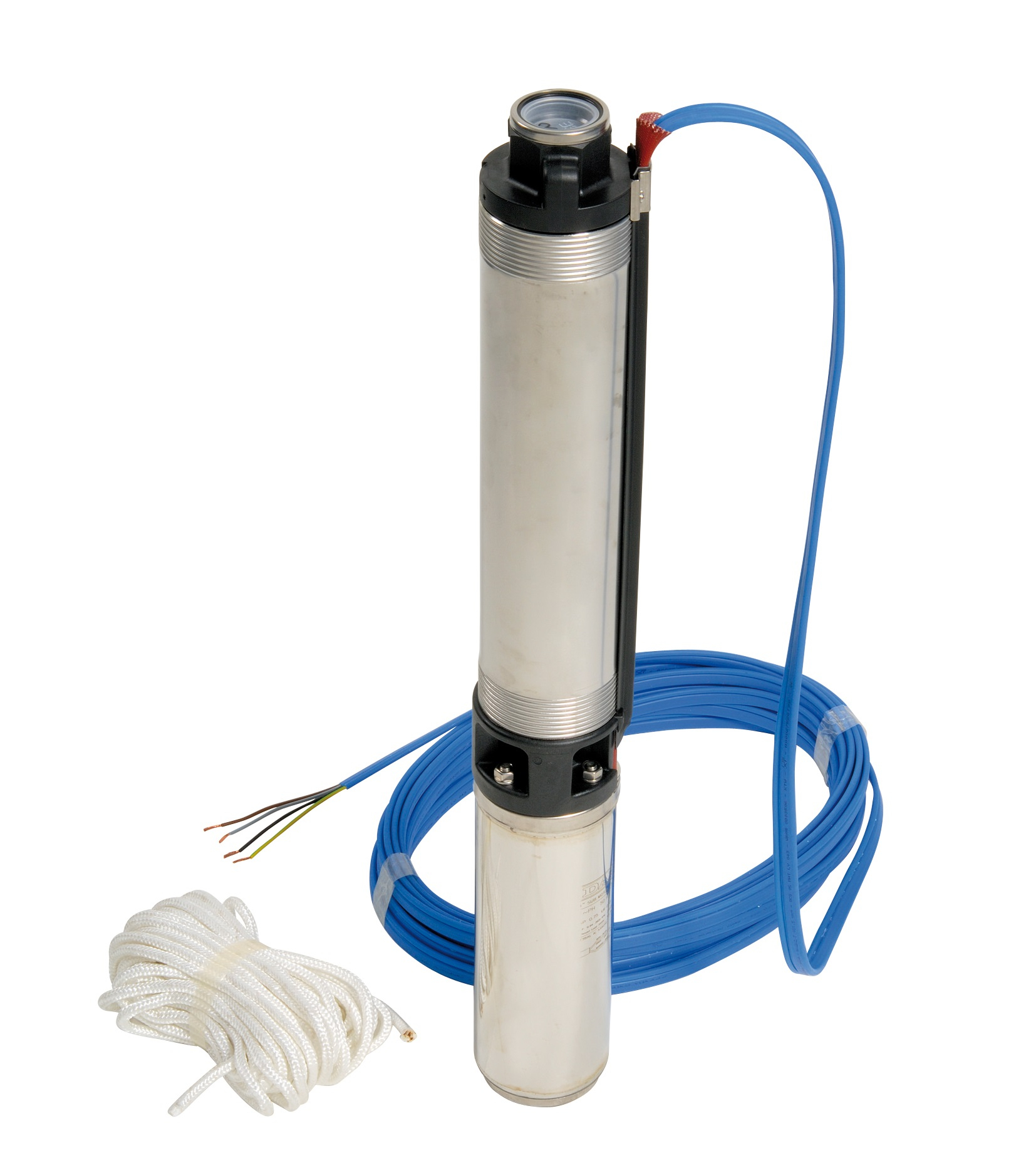

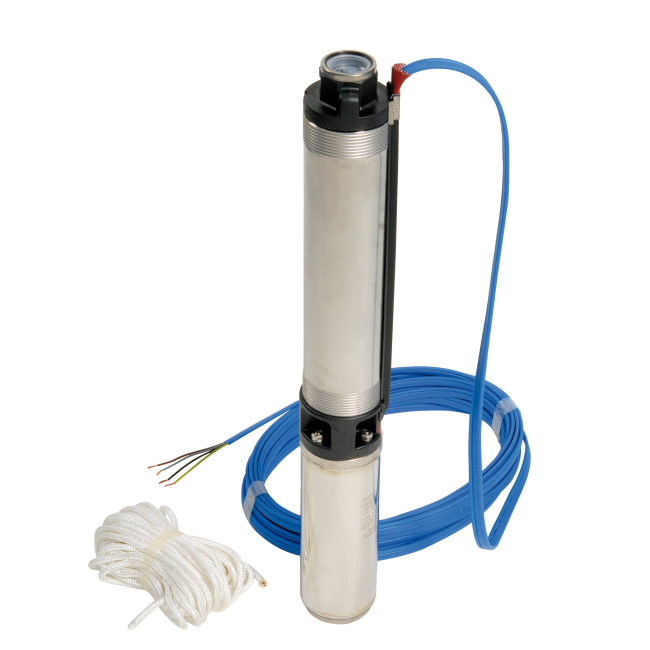

Pompe de forage DCS4 D-13T DAB
DCS4 D-13T remplacée par S4 4/14T - Nouvelle référence JETLY 2020
Débit : 2.4 à 4.8 m3/h - HMT : 53 à 71 m - Tri
Pompes immergées pour puits profonds et forages 4''. Prêtes à la pose.
Garantie : 2 ans
1 080,00€
TTC
1 037,44€
TTC
Description
Pompe de forage immergée DCS4 D-13Triphasée, pour puits profonds et forages 4'’ et plus, Ø 97 mm, avec un excellent rendement, Jetly.
Pompes immergées pour puits profonds et forages 4'' DCS4. Prêtes à la pose. Excellent rendement. Très grande résistance à l'usure et au sable. Entièrement construite en matériau inoxydable. Elles offrent un choix de débits et de pressions pour répondre à de nombreuses applications dans l'alimentation, la surpression et la distribution d'eau dans des installations domestiques et d'arrosage.
Garantie : 2 ans
Caractéristiques
| Marque | Dab |
| Référence fabricant | 151578 |
| Type de produit | Pompes de forage 4 prêtes à la pose |
| Type de pompe immergée | DCS4 |
| Référence pompe immergée | DCS4 D (2,4 à 4,8m3/h) |
| Caractéristiques | Pompe immergée 4'' centrifuge, multicellulaires. |
| Eaux traitées | Liquides propres, sans corps solides ou abrasifs, non agressifs, non visqueux, non cristallisés et chimiquement neutre. |
| T° du liquide pompé | 0°C à 30°C |
| Débit | 2.4 à 4.8 m3/h |
| HMT (Hauteur manométrique) | 53 à 71 m |
| Tension d'alimentation | Tri 400 V |
| Ampères | 3 A |
| Puissance | 1,1 KW |
| Diamètre de refoulement | DN 1" 1/4 |
| Installation | Dans puits, forage 4'' ou plus, bassins, citernes, en position verticale. |
| Hauteur | 915 mm |
| Diamètre de la pompe | 97 mm. |
| Poids | 20 Kg |
| Inclus | câble d’alimentation 30 m (4 x 1,5 mm²) et corde nylon fournis |
| Tension | Triphasé |
| Pompes série DCS4 | DCS4 D-13T |
Les avantages des pompes immergées 4’’ centrifuges, multicellulaires série DCS4 :
- Prêtes à la pose.
- Excellent rendement.
- Très grande résistance à l'usure et au sable.
- Entièrement construites en matériau inoxydable.
Applications :
- Alimentation, surpression et distribution d'eau dans des installations domestiques et d'arrosage.
Pompe :
- Turbines et diffuseurs en technopolymère.
- Chemise, arbre avec manchon d'accouplement, paliers et arasements de roues, et visserie en acier inox.
- Anneau flottant anti-sable en matériau synthétique anti-abrasion particulièrement résistant.
- Guides paliers en matière synthétique autolubrifiés par le liquide pompé.
- Bride de raccordement avec crépine incorporé en technopolymère.
- Corps de pompe supérieur en technopolymère avec clapet antiretour incorporé en résine.
- Couvre-câble en matériau synthétique.
Moteur :
- De type submersible, asynchrone à 2 pôles, de marque DAB.
- Entièrement en acier inox AISI 304. Rotor en cage d'écureuil, supporté par un palier/butée autocentré (type Kingsbury) conçu pour accepter des charges axiales.
- Le stator est inséré dans une enveloppe hermétique en acier inox.
- La lubrification des paliers est assurée par un liquide intérieur non toxique, qui sert également à protéger le moteur contre le gel et à dissiper la chaleur à l'extérieur.
- Les variations de température occasionnent des variations de volume du liquide lubrifiant, qui sont absorbées par une membrane située dans la partie inférieure du moteur.
- Condensateur et protection thermique sont situés dans le coffret de commande fourni en version monophasée.
- Accouplement moteur type NEMA - 4".
- Indice de protection : IP 68.
- Classe d'isolement : B.
- Tension de série : Mono 230 V/50.
Non inclus et à prévoir :
- Dispositifs de surveillance de niveau : Micro DSN Mono ou Tri avec électrode, Micro DSE Mono sans électrode.
- Jonction étanche en cas de prolongation du câble électrique.
- Section câble d'alimentation électrique à prévoir en fonction de l’ampérage de la pompe et de la longueur de câble.
