Référence: 60.471261

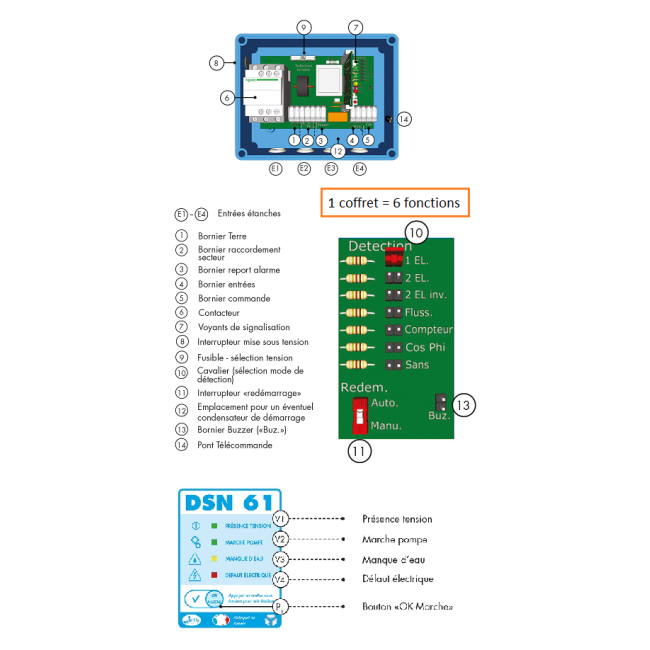

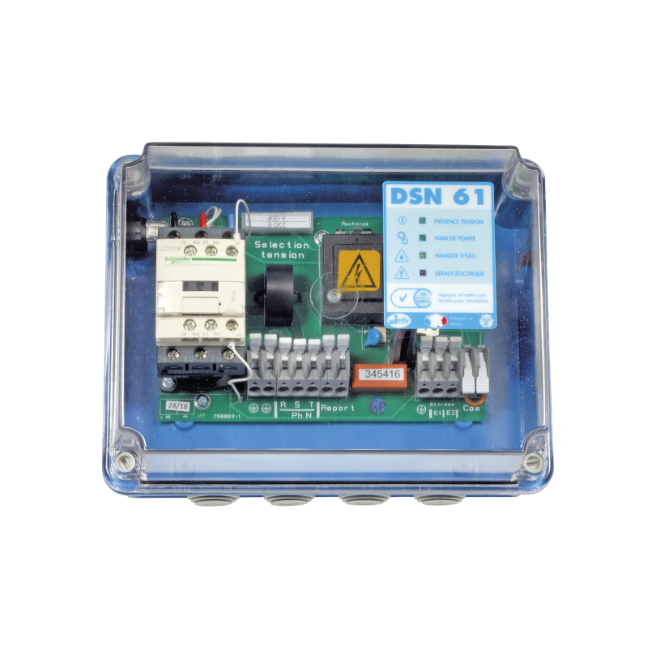

Coffret de protection électrique DSN 61/12A bi-tension Jetly
Coffret de protection électrique bi-tension DSN 61.
Le coffret DSN 61 assure le contrôle, la protection électrique et la protection contre la marche à sec des pompes à moteur asynchrone. Différents modes de détection de manque d'eau. Multiples fonctionnalités.
Garantie : 2 ans
Description

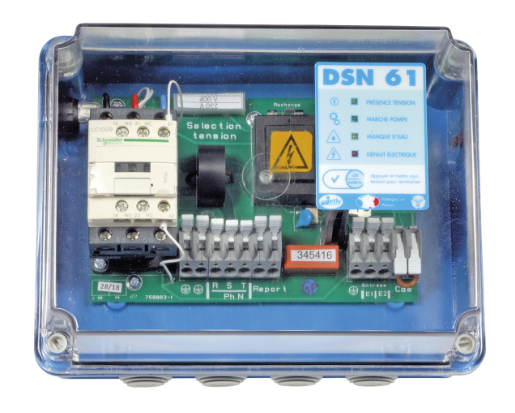

Coffret de protection électrique DSN 61 12 T/M Jetly, pour la protection de pompe monophasée ou triphasée jusqu'à 12A
Le coffret de protection bi-tension DSN 61 12 T/M, assure le contrôle ainsi que la protection électrique d'une pompe monophasée 230V ou triphasée 400V jusqu'à 12A. A lui seul, il permet de retrouver les fonctions des coffrets DSE, DSN 51, DSN 52, DSN 52 inversé, PAD.

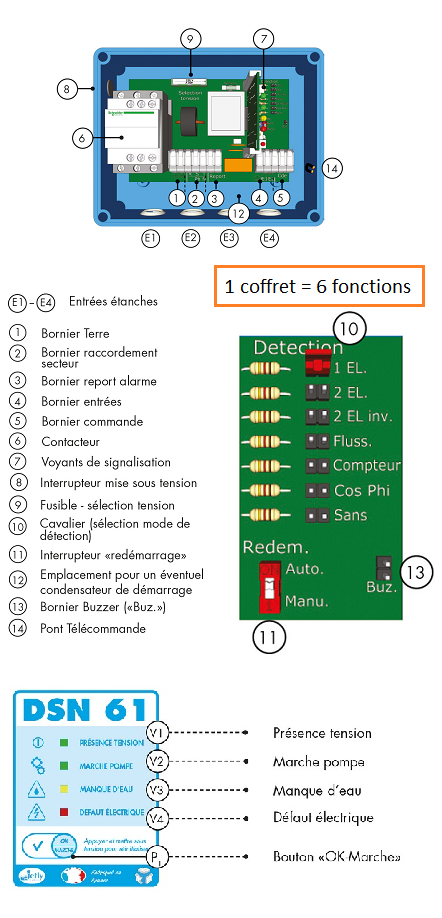

Il est possible de choisir entre différents modes de détection manque d'eau : sonde de niveau (1 ou 2 électrodes), sans sonde (Cos Phi), flussostat/contacteur manométrique inversé, compteur à impulsion.
En plus de la protection contre la marche à sec, le coffret DSN 61 propose plusieurs fonctionnalités : commande par contact sec ou 24 Vac, redémarrage manuel ou automatique, paramétrage automatique, protection anti-grippage, détection de l’inversion du sens des phases, protection électrique temporisée type relais-thermique, protection contre l’inversion des électrodes «Haute» et «Basse», marche forcée.
Altitude d’utilisation : jusqu’à 2000 m. Degré de pollution : 2. Consommation Électronique de Commande : 6 VA.
Garantie : 2 ans
Caractéristiques
| Marque | Jetly |
| Référence fabricant | 471261 |
| Type de produit | Coffrets électriques |
| Type de coffret électrique | Coffrets DSN |
| Caractéristiques | Coffret de protection électrique bi-tension |
| Tension d'alimentation | Mono 230 V ou Tri 400 V |
| Fréquence | 50 - 60 Hz |
| Ampères | Intensité de la pompe compris entre 1 et 12 A |
| Température de fonctionnement | de 5°C à 40°C |
| Humidité | max 80 % jusqu’à 31°C, avec décroissance linéaire jusqu’à 50 % à 40°C |
| Installation | Fixation murale en mode «Paysage» entrées étanches vers le bas (Utilisation en intérieur ou sous-abri indice de protection IP 54) |
| Compatibilité | Pompes monophasées ou triphasées |
| Protection de la pompe | Protection anti-grippage - détection de l’inversion du sens des phases - Protection électrique temporisée type relais-thermique - Protection contre l’inversion des électrodes «Haute» et «Basse» |
| Fusible | 5 x 20 mm - F160 mAH - 250 V (qté :1 + 1 rechange) |
| Contact du report défaut | Contact sec NO - 230 V / 100 mA ou 30 V / 8 A |
| Longueur | 235 mm |
| Largeur | 180 mm |
| Hauteur | 120 mm |
| Poids | 1.370 kg |
| Inclus | livré avec un kit de fixation murale (sachet avec 4 vis et 4 chevilles) |
Les avantages du coffret universel de protection et de gestion manque d'eau DSN 61 :
- Fiable et performant.
- Flexible et polyvalent.
- Bi-tension, pour les pompes monophasées et triphasées.
- Nombreuses fonctionnalités.
- Différents modes de détection du manque d'eau possibles.
Fonctions et protections :
- Commande par contact sec ou 24 Vac.
- Redémarrage manuel ou automatique.
- Paramétrage automatique.
- Marche forcée.
- Détection de l’inversion du sens des phases.
- Protection anti-grippage.
- Protection électrique temporisée type relais-thermique.
- Protection contre l’inversion des électrodes «Haute» et «Basse».
