Référence: 60.476000

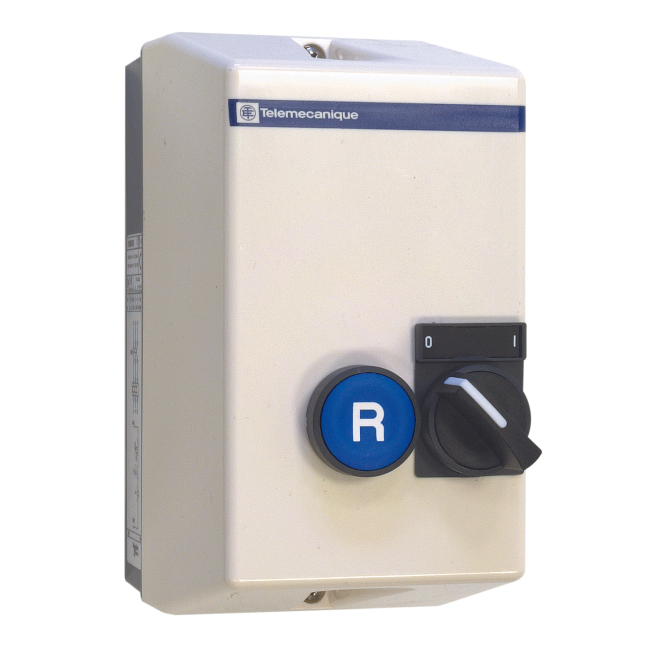

Coffret démarreur direct LE1 Mono - 9A à 25A Jetly
Démarreurs directs LE1 en coffret Tesys pour commande de pompes et protection contre les sur-intensités. Pour moteurs de puissance jusqu'à 5,5 kW en Mono et 11 kW en Tri.
Garantie : 2 ans
Description
Coffret démarreur direct LE1 Monophasé de 9A à 25A, sans relais thermique et sans sectionneur, permet de démarrer une pompe et de la protéger des surintensités, marque Jetly
Les démarreurs directs 1 sens de marche LE1, assurent la commande de moteurs de puissance jusqu'à 5.5 kW en Tri. Ils sont sans relais thermique et sans sectionneur. Ils comportent un contacteur sous coffret protégé et, en face avant, un bouton de marche et un de réarmement. Associés au relais thermique calibré à l'intensité du moteur, les LE1 permettent de démarrer une pompe et de la protéger des sur-intensités. Ils doivent être raccordés sur une alimentation équipée d'un dispositif de protection et de sectionnement bipolaire en conformité avec la norme EN 60 204-1.
Garantie : 2 ans
Caractéristiques
| Marque | Jetly |
| Référence fabricant | 476109,476112,476118,476125 |
| Type de produit | Coffrets électriques |
| Type de coffret électrique | Coffret démarreur LE1 |
| Caractéristiques | Démarreur direct en coffret Tesys pour commande d'une pompe |
| Température ambiante | - 5°C à + 40°C |
| Tension d'alimentation | Mono 230 V |
| Fréquence | 50 - 60 Hz |
| Puissance | Max 5.5 KW |
| Caractéristiques hydrauliques | CARACTERISTIQUES HYDRAULIQUE |
| Commande par bouton | Un bouton tournant à 2 positions maintenues ("O" : arrêt - "I" : marche manuelle), un bouton bleu "R" de réarmement,Un bouton poussoir vert "I" (marche) et un bouton rouge "O" (Arrêt / Réarmement) |
| Option | Relais thermique calibré à l’intensité du moteur pour protéger la pompe contre les sur-intensités |
| Encombrement en (mm) | P 135, l 120, H 166,P 135.5, l 145, H 200 |
| Poids | 0.9 Kg,1.3 Kg |
| Inclus | Livré sans relais thermique et sans sectionneur |
| Non inclus | Livré sans relais thermique et sans sectionneur |
| Tension | Monophasé |
| Puissance | 9A, 12A, 18A, 25A |
Ils comportent un contacteur sous coffret protégé et, en face avant, un bouton de marche et un bouton de réarmement.
Associés au relais thermique calibré à l'intensité du moteur, les LE1 permettent de démarrer une pompe et de la protéger contre les sur-intensités.
Les LE1 doivent être raccordés sur une alimentation équipée d'un dispositif de protection et de sectionnement bipolaire ou tripolaire suivant les cas, en conformité avec la norme EN 60 204-1.
CARACTERISTIQUES :
Fréquence : 50 / 60 Hz.
Alimentation : 230 et 400 V.
Puissances maxi : 5,5 kW en Mono 230 V, 11 kW en Tri 400 V.
Conformité aux normes IEC 947-4-1 et IEC 439-1,
VDE 0660-102, EN 60947.
Température ambiante : - 5 °C à + 40 °C.
Commande par 2 boutons :

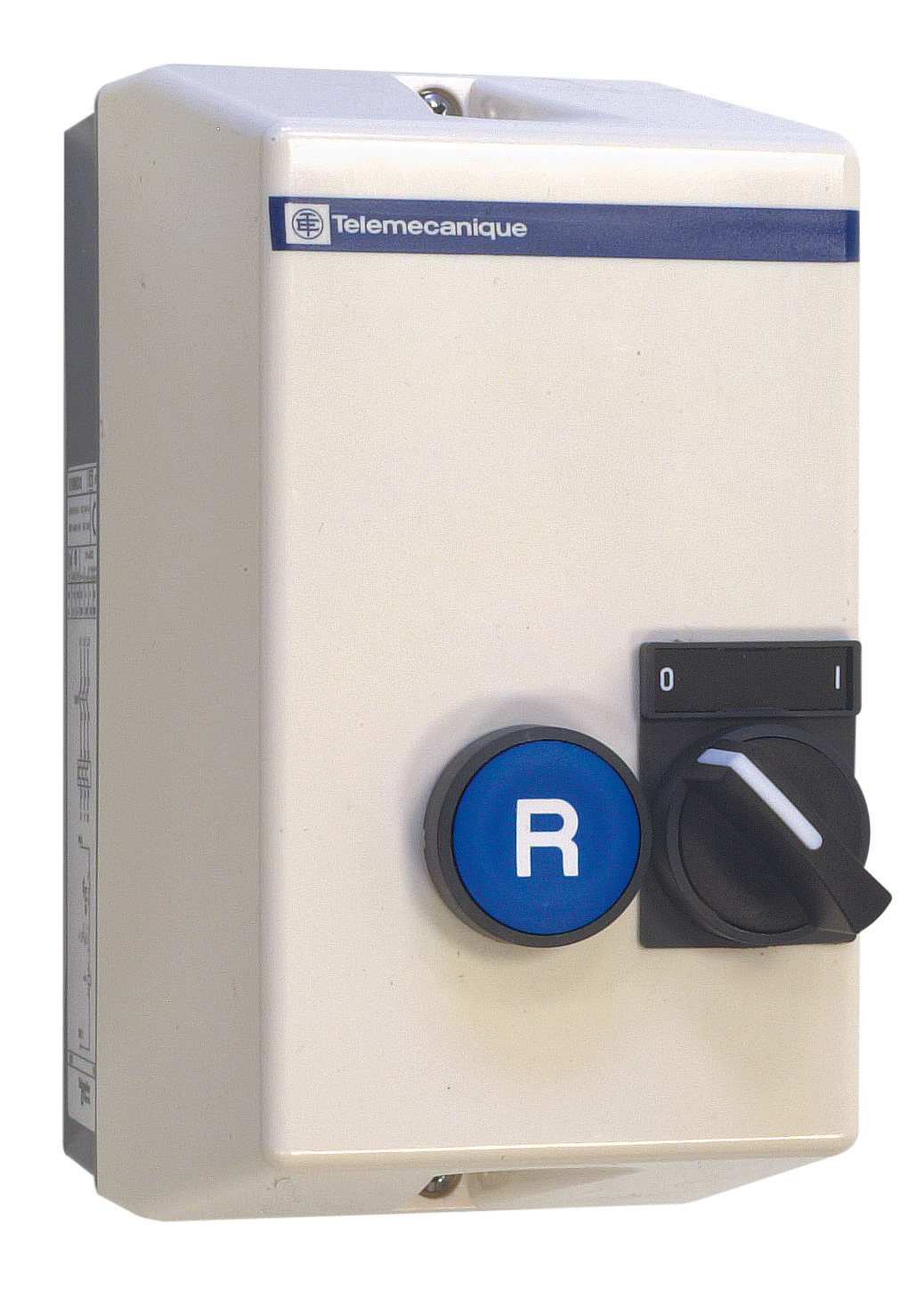

- 9 - 12 A : un bouton tournant à 2 positions maintenues "O" - "I" (O : Arrêt - I : Marche manuelle), permettant d'automatiser ;
un bouton bleu "R" de réarmement.
- 18 - 25 A : un bouton poussoir vert "I" (Marche), un bouton rouge "O" (Arrêt/réarmement).
