Référence: 20.3227

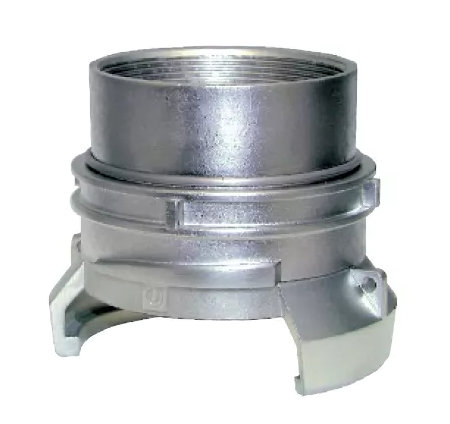

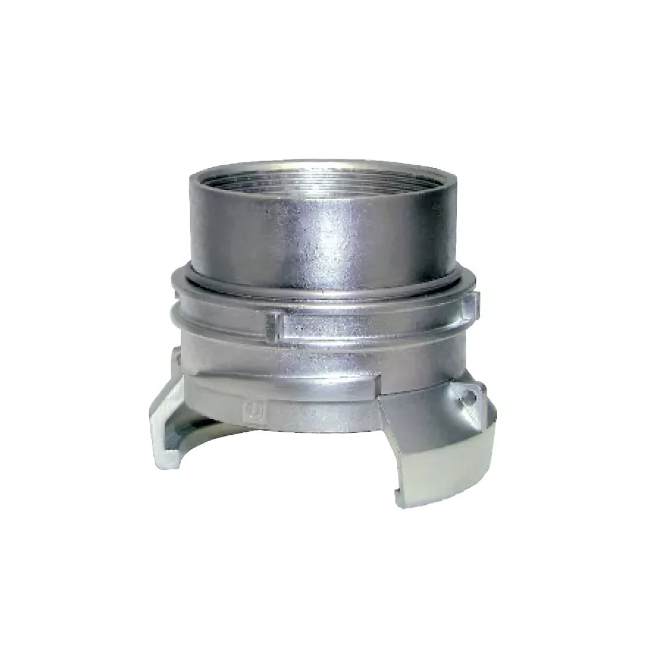

Raccord symétrique alu DN80 - Femelle 3''
Raccord symétrique alu avec verrou
Le raccord symétrique est utilisé pour le transvasement de liquides ou de pulvérulents dans les industries chimiques, alimentaires, l'irrigation...
Description
Le raccord symétrique appelé couramment « raccord pompier », est un dispositif mécanique de raccordement de deux tuyaux. Ce système est utilisé pour le transvasement de liquides ou de pulvérulents dans les industries chimiques, pétrochimiques, alimentaires, l'irrigation, la lutte contre l'incendie. Les deux tuyaux à raccorder sont muni chacun d'un demi-raccord.
Un demi-raccord est composé d'un corps à l'avant duquel une gorge comporte le joint d'étanchéité, de deux demi-coquilles ou machoires, d'une bague de verrouillage tournant librement et comportant les rampes servant au verrouillage, un jonc de maintien en position de la bague de verrouillage.
Caractéristiques
| Dimensions | DN80 |
| Type de produit | Raccords symétriques |
| Caractéristiques hydrauliques | CARACTERISTIQUES HYDRAULIQUE |
| Modèle | Raccord taraudé |
| Modèle compression | 32 - 1'' |
Conforme à la norme française NF E 29-572
Pression nominale PN16
Corps : Aluminium
Joint d'étanchéité standard : NBR Noir (sur demande : EPDM, FPM (genre VITON), PTFE blanc (genre TEFLON))
Jonc d'arrêt de la bague de vérouillage : acier zingué
