Référence: 61.DMG10
Coffret complet kit platine DMG+ V2
Description

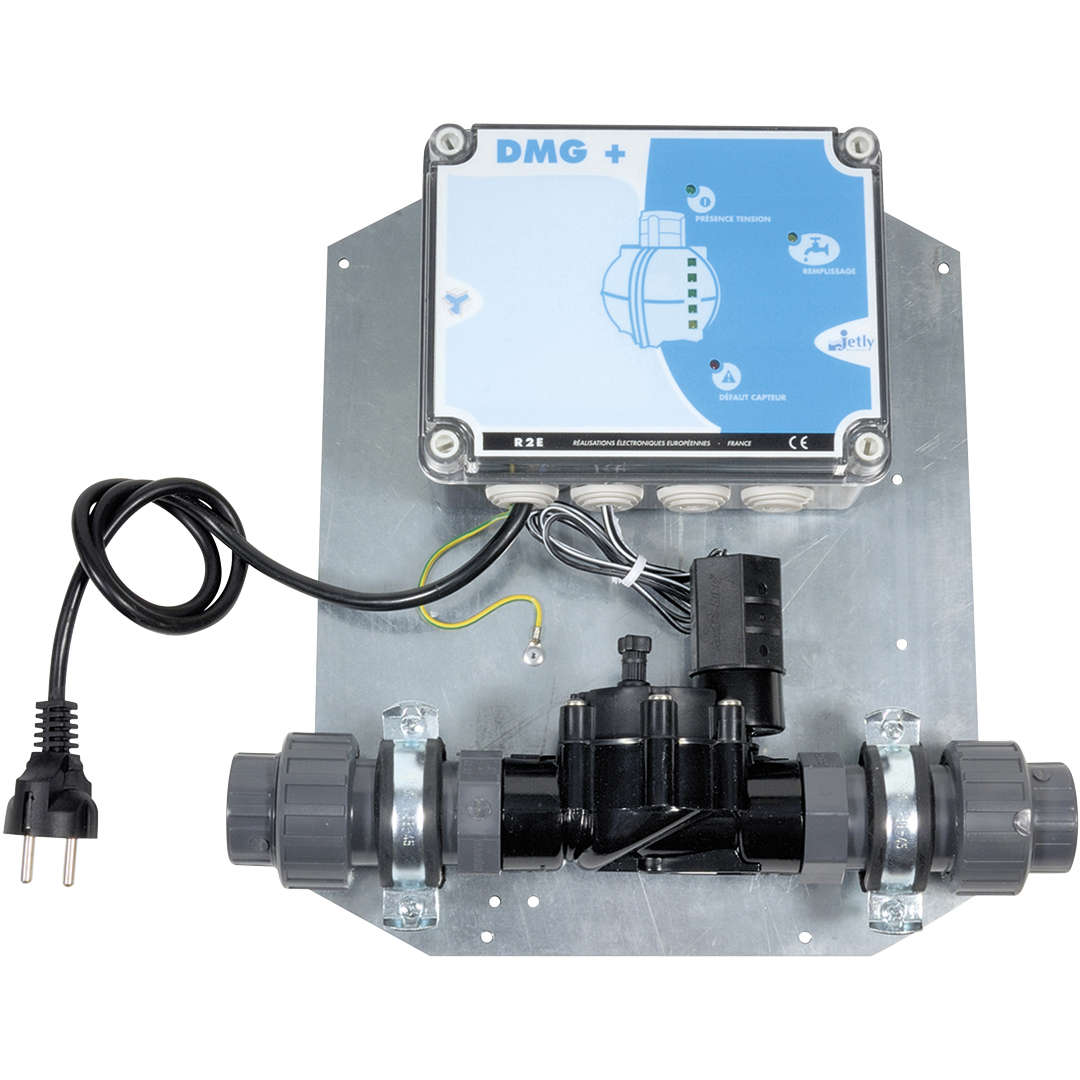

KIT PLATINE DMG+
La platine DMG+ est un système pour maintenir un niveau d'eau constant dans une cuve. Son fonctionnement est basé sur un capteur de pression qui détermine le niveau à partir duquel le remplissage est enclenché.
Le coffret DMG+ inclus dans la platine est livré avec un capteur de pression et 10 mètres de câble. Ce dispositif assure un niveau d'eau adéquat dans une cuve de récupération d'eau de pluie, garantissant ainsi la continuité des services tels que l'arrosage, le lavage de voiture, l'alimentation des toilettes ou du lave-linge. Il est paramétrable et compatible avec différents types de cuves (hauteur maximale de 5 mètres).
La platine DMG+ est équipée d'une électrovanne à 2 voies, alimentée en 24 V, qui est reliée au coffret DMG+. Cette électrovanne dispose d'une entrée de raccordement au réseau public de 3/4" et d'une sortie de raccordement à la cuve de 3/4".
Fonctionnement :
Le DMG+ indique le niveau d’eau dans la cuve au moyen de 5 voyants (4 vert, 1 jaune). Lorsque le niveau d’eau est bas (voyant jaune clignotant), le DMG+ commande l’électrovanne (voyant remplissage allumé) pour compléter le niveau d’eau dans la cuve, afin d’éviter le désamorçage de la pompe.
Sécurité «anti-débordement» :
Il est possible de limiter la durée de remplissage à 15 minutes. Pour cela, positionner le commutateur Sécurité sur 15 min.
En cas d’anomalie, cette sécurité provoque un arrêt du remplissage et génère une signalisation spécifique : voyant jaune clignotant.
Caractéristiques
| Marque | Jetly |
| Type de produit | Coffrets électriques |
| Type de coffret électrique | DMG+ |
| Caractéristiques | Maintien du niveau d’eau permanent dans une cuve. |
| Tension d'alimentation | Mono 230 V |
| Dimensions | 390 x 150 x 290 (mm) |
| Poids | 6 Kg |
| Inclus | Electrovanne 2 voies 24 V raccordé au coffret DMG + capteur de pression + entrée et sortie en 3/4" + électrovanne 24V + alimentation 0,75m |
| Puissance | 25A |
CARACTÉRISTIQUES DE LA PLATINE DMG+ :
-
Coffret étanche équivalent IP 55 avec couvercle transparent, équipé d’entrées étanches.
- Alimentation 230 V monophasé.
- Contrôle du niveau par un capteur de pression : lecture du niveau par 5 voyants.
- Electrovanne 24 VAC normalement fermée 3/4"
- Capteur de pression et 10 mètres de câble.
- Transformateur double isolation conforme à la norme EN 60742.
- Protection par fusibles des circuits primaire et 24 VAC.
- Visualisation présence tension, remplissage, niveau d’eau cuve et défaut capteur.
- Interrupteur Marche - Arrêt.
- Cordon alimentation 0,75 mètre + prise normalisée avec terre.
