Référence: 60.DSN5125

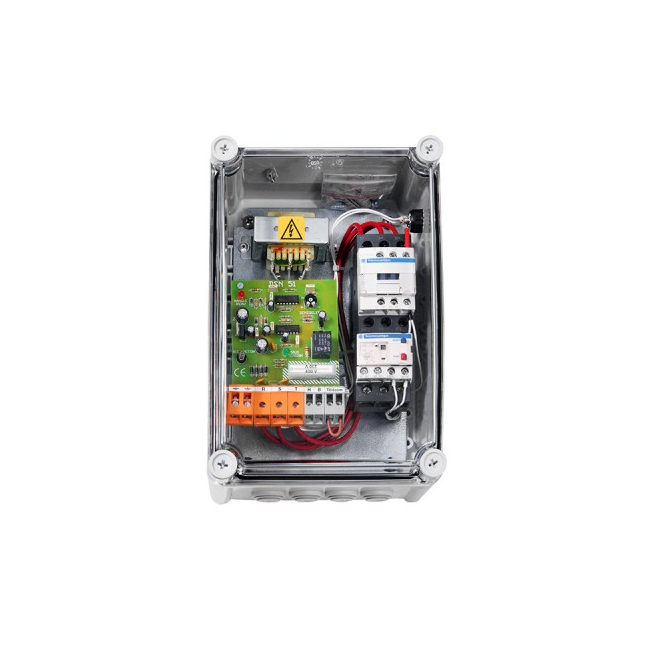

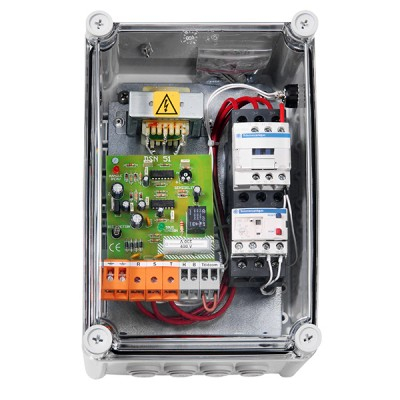

Coffret de protection électrique DSN 51 - 25T Jetly
Coffret électrique mono-électrode à temporisation variable automatique DSN51, assurant la gestion des niveaux d'eau dans les forages, les puits et les réservoirs, la commande et la protection de la pompe.
Garantie : 2 ans
Description
Coffret électrique de protection mono-électrode DSN 51-25T pour pompes immergées et de surface triphasées jusqu'à 25 A, de la marque Jetly
Les coffrets DSN assurent la régulation des niveaux d'eau dans les forages, puits et réservoirs tout en assurant la commande et la protection de la pompe.
La conception innovante du coffret DSN au niveau électronique le rend extrêmement fiable, facile à installer et capable de fonctionner dans des conditions difficiles (y compris dans des forages profonds et avec des qualités d'eau spécifiques).
Le système utilise une seule électrode placée au-dessus de la pompe immergée. Les électrodes ne sont alimentées que lorsque la pompe est en fonctionnement, ce qui prolonge considérablement leur durée de vie.
Garantie : 2 ans
Caractéristiques
| Marque | Jetly |
| Référence fabricant | 471125 |
| Type de produit | Coffrets électriques |
| Type de coffret électrique | Coffrets DSN |
| Caractéristiques | Coffret mono-électrode à temporisation variable automatique. Breveté |
| Tension d'alimentation | 230 V ou 400 V par simple changement de position du fusible de protection. |
| Ampères | Maximum 25 A |
| Nombre de démarrage | limité à 12 ou 15 démarrages/heure en cas de manque d'eau |
| Protection de la pompe | Protection manque d'eau |
| Electrode | 1 |
| Visualisation par diode | clignote rouge : signale la présence d'eau sur l'électrode |
| Redémarrage | Automatique avec temporisation variable en fonction du débit de la pompe et de la capacité du forage. |
| discontacteur télémécanique | Intégré. |
| Télécomande | basse tension. |
| Option | Protection moteur par relais thermique à choisir en fonction de l'intensité nominale du moteur de la pompe |
| Encombrement en (mm) | L 280, H 180, P 190 |
| Poids | 3.4 Kg |
| Non inclus | Livré sans relais thermique |
Les avantages du coffret électrique série DSN 51 :
- Facile d’installation, une seule électrode à positionner au-dessus de la pompe.
- Simplicité de mise en œuvre, une visualisation spécifique signale la présence d’eau sur l’électrode (le réglage de sensibilité s’en trouve donc facilité).
- Fiable et performant même en conditions difficiles (forages profonds, qualités d’eau particulières).
- Conception d’avant-garde du coffret au niveau électronique : la carte électronique du DSN 51/25T adapte automatiquement la temporisation.
- Insensible aux courants induits.
- Doté d’un disjoncteur magnéto-thermique, il assure la commande et la protection de la pompe.
- Permet la gestion des niveaux d'eau dans les forages.
- Fonctionnement aisé, le manque d’eau entraîne une temporisation variable déterminé à chaque démarrage de la pompe par les 3 premières minutes de fonctionnement.
- Les électrodes ne sont alimentées que lorsque la pompe fonctionne, d’où une longévité considérablement augmentée.
- Sécurité de fonctionnement, le nombre de démarrages en cas de manque d’eau se trouve limité.
- La résistance du circuit de détection est réglable entre 5 000 et 220 000 ohms en fonction de la résistivité de l'eau (réglage usine 110 000 ohms adapté à la majorité des cas).
- Coffret étanche.
- Composants de protection contre les surtensions transitoires ramenées par l'électrode, par le circuit de télécommande ou par le réseau EDF.
