Référence: 60.DSN5112

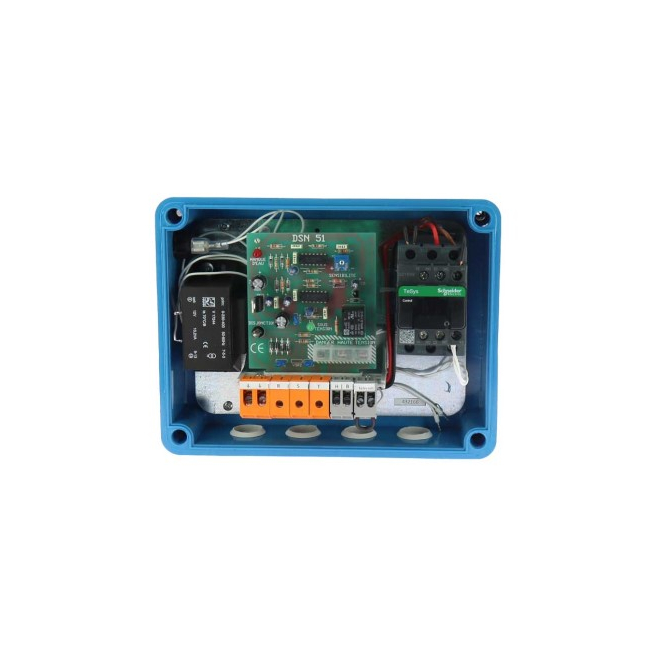

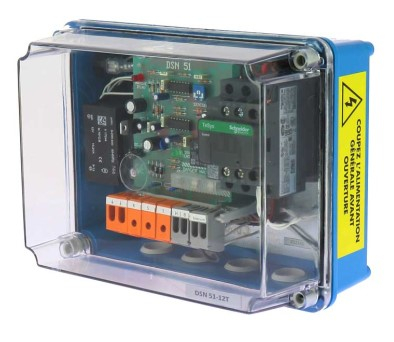

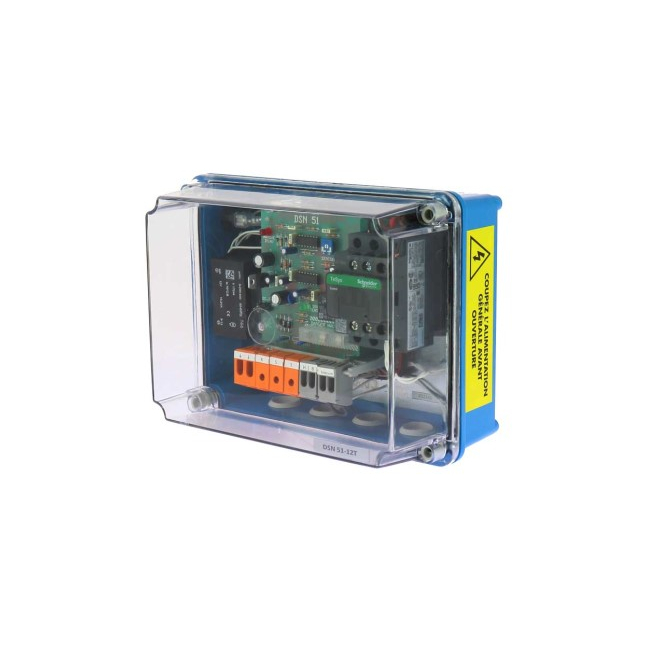

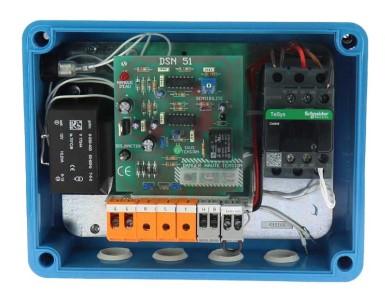

Coffret de protection électrique DSN 51 - 12T Jetly
Coffret électrique mono-électrode à temporisation variable automatique DSN51, assurant la gestion des niveaux d'eau dans les forages, les puits et les réservoirs, la commande et la protection de la pompe.
Garantie : 2 ans
Description
Coffret électrique de protection mono-électrode DSN 51-12T pour pompes immergées et de surface triphasées jusqu'à 12 A, de la marque Jetly
Le coffret électrique mono-électrode à temporisation variable automatique DSN51, assure la gestion des niveaux d'eau dans les forages, les puits et les réservoirs, la commande et la protection des pompes immergées et de surfaces monophasées et triphasées de puissance maxi 12 A.
Facile à installer, à mettre en œuvre et intuitif dans son fonctionnement, ce système de coffret DSN 51 se distingue par sa simplicité d'utilisation, offrant ainsi une expérience utilisateur accessible, même pour ceux n'ayant pas de connaissances approfondies dans le domaine. Le dispositif universel du coffret Jetly DSN 51 s'adapte de lui-même à tous les cas de figure, il s'auto-régule en tenant compte des modifications susceptibles d'intervenir dans le forage (variation de niveau, de débit, etc). L'électrode du coffret DSN 51/12t interrompt le fonctionnement de la pompe dès qu'une diminution du niveau d'eau est détectée.
Garantie : 2 ans
Caractéristiques
| Marque | Jetly |
| Référence fabricant | 471112 |
| Type de produit | Coffrets électriques |
| Type de coffret électrique | Coffrets DSN |
| Caractéristiques | Coffret mono-électrode à temporisation variable automatique. Breveté |
| Tension d'alimentation | 230 V ou 400 V par simple changement de position du fusible de protection. |
| Ampères | Maximum 12 A |
| Nombre de démarrage | limité à 12 ou 15 démarrages/heure en cas de manque d'eau |
| Protection de la pompe | Protection manque d'eau |
| Electrode | 1 |
| Visualisation par diode | clignote rouge : signale la présence d'eau sur l'électrode |
| Redémarrage | Automatique avec temporisation variable en fonction du débit de la pompe et de la capacité du forage. |
| discontacteur télémécanique | Intégré. |
| Télécomande | basse tension. |
| Option | Protection moteur par relais thermique à choisir en fonction de l'intensité nominale du moteur de la pompe |
| Encombrement en (mm) | L 233, H 180, P 120 |
| Poids | 2 Kg |
| Non inclus | Livré sans relais thermique |
Les avantages du coffret électrique série DSN 51 :
- Facile d’installation, une seule électrode à positionner au-dessus de la pompe.
- Simplicité de mise en œuvre, une visualisation spécifique signale la présence d’eau sur l’électrode (le réglage de sensibilité s’en trouve donc facilité).
- Fiable et performant même en conditions difficiles (forages profonds, qualités d’eau particulières).
- Conception d’avant-garde du coffret au niveau électronique : la carte électronique du DSN 51/12T adapte automatiquement la temporisation.
- Insensible aux courants induits.
- Doté d’un disjoncteur magnéto-thermique, il assure la commande et la protection de la pompe.
- Permet la gestion des niveaux d'eau dans les forages.
- Fonctionnement aisé, le manque d’eau entraîne une temporisation variable déterminé à chaque démarrage de la pompe par les 3 premières minutes de fonctionnement.
- Les électrodes ne sont alimentées que lorsque la pompe fonctionne, d’où une longévité considérablement augmentée.
- Sécurité de fonctionnement, le nombre de démarrages en cas de manque d’eau se trouve limité.
- La résistance du circuit de détection est réglable entre 5 000 et 220 000 ohms en fonction de la résistivité de l'eau (réglage usine 110 000 ohms adapté à la majorité des cas).
- Coffret étanche.
- Composants de protection contre les surtensions transitoires ramenées par l'électrode, par le circuit de télécommande ou par le réseau EDF.
