Référence: 60.DSN5225

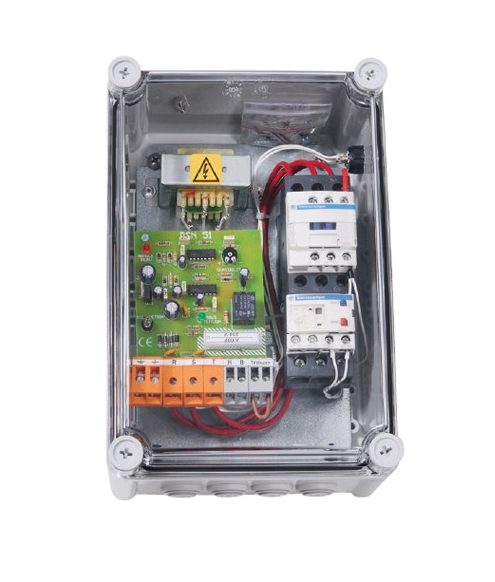

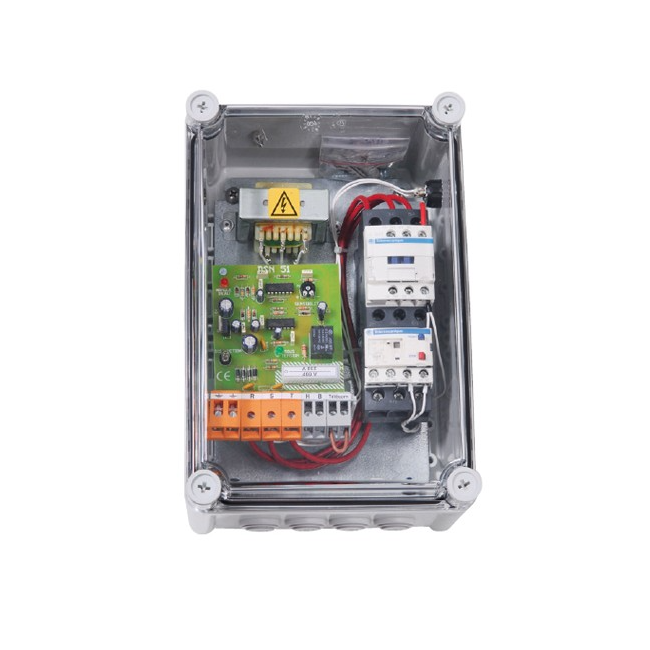

Coffret de protection électrique DSN 52/25T
Le coffret DSN 52/25 est la solution bi-électrodes pour la commande et la protection de votre pompe de forage. Conseillé pour forage à débit faible.
Garantie : 2 ans
Description
Coffret de protection électrique DSN 52/25T pour pompes immergées et de surface triphasées jusqu'à 25 A, de la marque Jetly
Les coffrets DSN assurent la régulation des niveaux d'eau dans les forages, puits et réservoirs tout en assurant la commande et la protection de la pompe.
La conception innovante du coffret DSN au niveau électronique le rend extrêmement fiable, facile à installer et capable de fonctionner dans des conditions difficiles (y compris dans des forages profonds et avec des qualités d'eau spécifiques).
Le système utilise une seule électrode placée au-dessus de la pompe immergée. Les électrodes ne sont alimentées que lorsque la pompe est en fonctionnement, ce qui prolonge considérablement leur durée de vie.
Garantie : 2 ans
Caractéristiques
| Marque | Jetly |
| Référence fabricant | 471225 |
| Type de produit | Coffrets électriques |
| Type de coffret électrique | Coffrets DSN |
| Caractéristiques | Coffret bi-électrodes avec detection du niveau critique. |
| Tension d'alimentation | 230 V ou 400 V par simple changement de position du fusible de protection. |
| Ampères | Maximum 25 A |
| Nombre de démarrage | limité à 12 ou 15 démarrages/heure en cas de manque d'eau |
| Protection de la pompe | Protection manque d'eau |
| Electrode | 1 |
| Visualisation par diode | clignote rouge : signale la présence d'eau sur l'électrode |
| Redémarrage | Automatique avec temporisation variable en fonction du débit de la pompe et de la capacité du forage. |
| discontacteur télémécanique | Intégré. |
| Télécomande | basse tension. |
| Option | Protection moteur par relais thermique à choisir en fonction de l'intensité nominale du moteur de la pompe |
| Encombrement en (mm) | 298x204x178 |
| Poids | 2,5 Kg |
| Non inclus | Livré sans relais thermique |
Coffrets électriques de la série DSN 52 :
Caractéristiques Techniques :
- Compatibilité : Convient aux pompes de surface et immergées.
- Fonctionnalité : Protection électrique et surveillance du manque d'eau.
- Modes de Redémarrage : Automatique ou manuel après détection de manque d'eau.
- Bi-Tension : Disponible en cinq versions, couvrant les gammes de pompes monophasées et triphasées jusqu'à 40A.
- Accessoires : Fonctionne avec un flussostat ou un contacteur manométrique inversé pour une surveillance optimale de la circulation d'eau ou de la pression.
- Gestion Intelligente : Temporisation ajustable pour un fonctionnement optimal, tenant compte de la fréquence des démarrages et des détections de manque d'eau.
- Simplicité d'Installation : Conception électronique innovante pour une installation facile et un fonctionnement fiable dans des conditions difficiles.
- Électrode Unique : Utilise une seule électrode, positionnée au-dessus de la pompe immergée, alimentée uniquement lorsque la pompe fonctionne, prolongeant ainsi la durée de vie de l'électrode.
- Bornes de Télécommande : Prévue pour le câblage de dispositifs de commande tels que les contacteurs manométriques.
Avantages :
- Économie d'Électrodes : Réduction des coûts liés à l'achat et à la pose des électrodes.
- Surveillance Avancée : Surveillance des caractéristiques hydrauliques de la pompe et non seulement du niveau d'eau.
- Installation Facile : Permet d'équiper des installations existantes sans nécessiter de nouveaux forages pour les électrodes.
- Regroupement des Systèmes : Possibilité de regrouper le dispositif vers le réservoir à vessie pour des installations éloignées.
- Limitation des Démarrages de Pompe : Système de temporisation variable automatique pour minimiser les démarrages de la pompe en cas de manque d'eau.
