Comment choisir une pompe de relevage
Quels sont les différents types de pompes de relevage employés dans un environnement domestique ? Comment déterminer la bonne pompe en fonction de votre installation d’assainissement et de vos usages ? Que vous souhaitiez vidanger votre piscine, vider une cave inondée, relever l'eau des toilettes, ou encore évacuer vos eaux grises lorsque vous n'êtes pas raccordé au tout-à-l'égout, il vous sera nécessaire d'installer une pompe de relevage adaptée à l'assainissement domestique. Spécifiquement prévue pour l'évacuation des eaux usées et des eaux chargées, cet équipement présente de multiples applications chez les particuliers. Voici un petit tour d'horizon pour bien choisir…
Les différents usages d'une pompe de relevage.
Élément central d'une installation d'assainissement domestique, la pompe de relevage rend de multiples services. Par définition, cet équipement sert à relever un fluide pour l'envoyer directement dans une conduite.
Dans une habitation, l’usage le plus courant d'une pompe de relevage sera d'évacuer les eaux usées en provenance des éviers, des salles d’eau, des toilettes ou des machines à laver.
En milieu professionnel, on trouvera des pompes de relevage dans les stations d’épuration et dans les chantiers. Grâce à elles, il sera possible d'évacuer les eaux situées en dessous du niveau des installations de dépollution.
Par ailleurs, certains particuliers ne sont pas reliés au réseau des égouts pour l'évacuation des eaux usées. Lorsque la maison est construite sous le niveau d'évacuation, ou lorsqu'il s'agit d'évacuer les eaux d'une pièce installée en sous-sol, il faudra alors s'équiper d'une station de relevage.

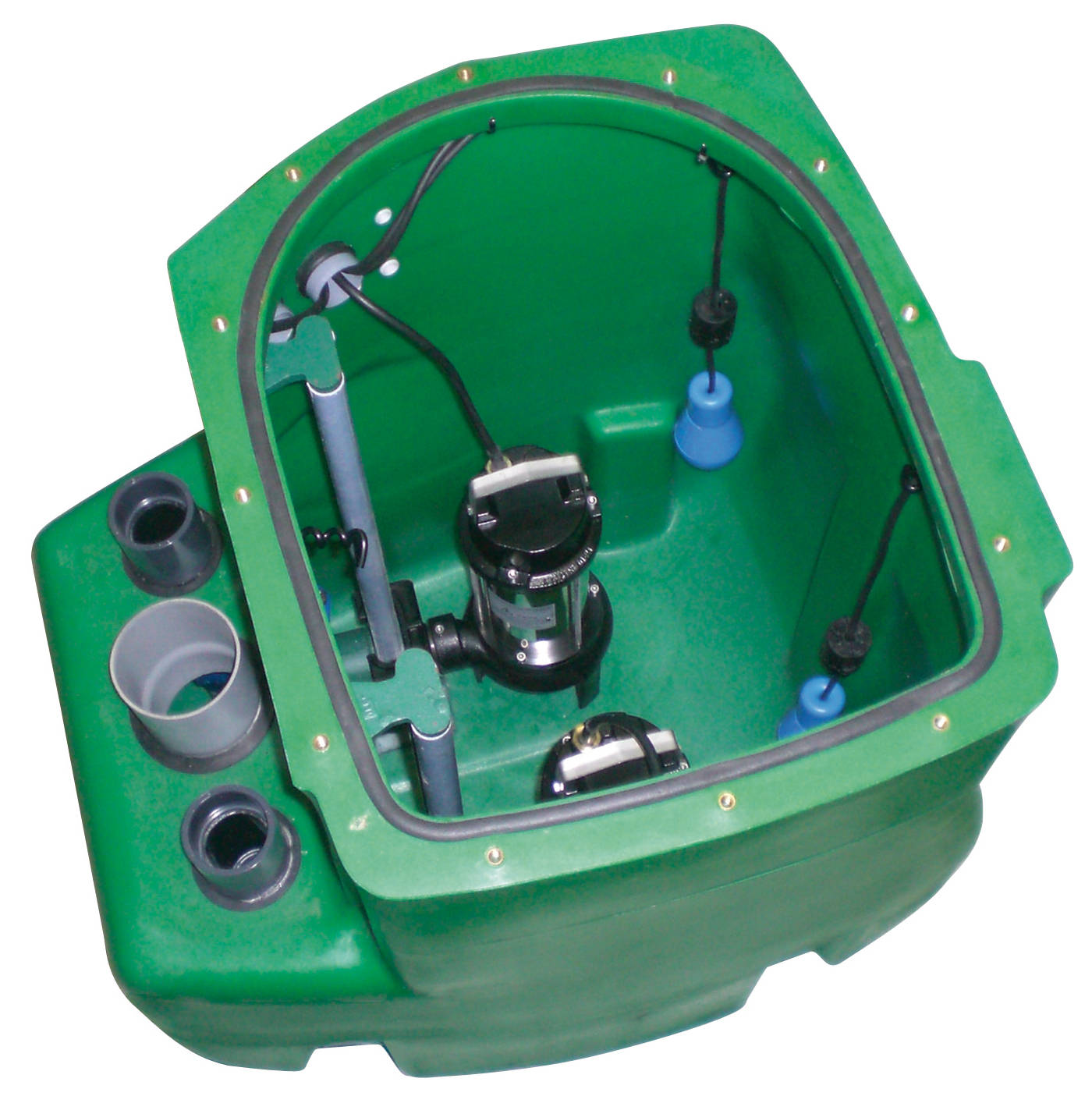

La station de relevage est un poste de relevage à enterrer, ou à poser dans votre terrain non loin de votre habitation, qui vous permet de réaliser votre assainissement individuel. Généralement composée d'une ou plusieurs pompes, raccordées à la cuve de relevage enterrée, la station constitue le relais entre vos eaux usées et le réseau d'évacuation public.

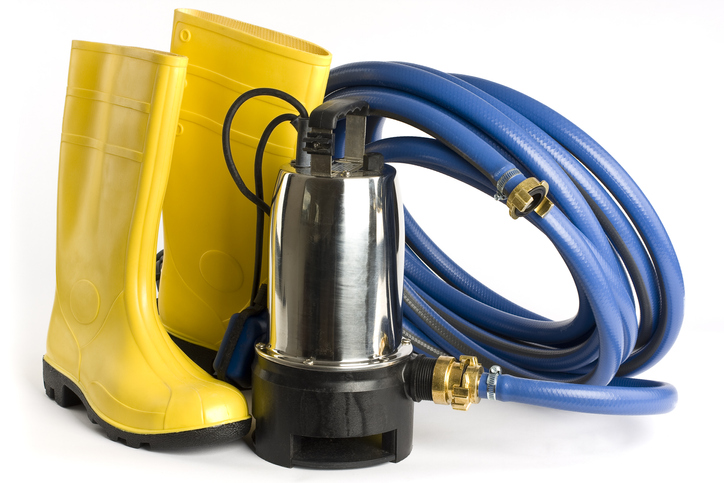

Le rôle de la pompe de relevage ne se limite donc pas seulement à sa fonction quotidienne d’hygiène et d’assainissement, elle peut aussi permettre de faire face à des évènements ponctuels telle que les inondations dues aux intempéries.
|
Focus produit : Pompe de relevage série AP GRUNDFOS
Les pompes de drainage submersibles Unilift AP et Unilift AP Basic de marque GRUNDFOS sont conçues pour une installation provisoire/portable et en position libre permanente. Ces pompes monocellulaires sont fabriquées en acier inoxydable et en versions monophasées ou triphasées, pour des alimentations de 50 ou 60 Hz.Elles peuvent être installées à la verticale, à l'horizontale ou inclinée. L'entrée de la pompe est conçue pour empêcher la pénétration de particules de gros diamètre. Elles servent au relevage des eaux résiduelles, au transfert de liquides dans l'agriculture ou l'industrie, ou encore pour l'assainissement individuel et semi collectif. |
Quels sont les différents types de liquides à relever ?
La première fonction d'une pompe de relevage destinée à l'assainissement est d'être spécialement conçue pour les eaux usées, mais elle peut être également utilisée pour d'autres types de fluides.
Les eaux usées, ou eaux grises, toutes les eaux ménagères qui résultent de l'activité domestique. Faire une machine à laver, prendre une douche, préparer le repas dans l'évier, se laver les mains, ... autant d'actions qui vont générer un ruissellement d'eaux usées. Les pompes relevage pour eaux usées seront aussi employées pour effectuer le relevage d'une fosse septique.
Les eaux chargées, aussi appelées eaux vannes, qui comprennent l'ensemble des eaux ménagères, des eaux industrielles et aussi l'eau des toilettes. Contenant des fibres ou des matières solides en suspension, ces eaux chargées nécessiteront des pompes de relevage avec des pressions et des diamètres de passage suffisamment grands.
Les eaux claires, quant à elles, désignent les eaux pluviales, les eaux de ruissellement ou d'infiltration. Elles peuvent également provenir des vidanges de puisards, de piscines ou de bassins. La pompe de relevage pour eaux claires permettra de transvaser cette eau présente dans des réservoirs ou des cuves et qui ne sont constituées d'aucune particule solide.
Comment choisir la bonne pompe pour assainir une installation domestique ?
Pour choisir une station de relevage, il faut tout d’abord évaluer la taille des impuretés transportées dans les effluents. Cette variable désigne la granulométrie du liquide.
Les eaux claires présentent généralement une granulométrie de 1 à 15 mm. Les eaux usée, issues de la cuisine, de la buanderie ou de la salle d'eau, affichent une granulométrie de 25 à 40 mm. Quant aux eaux chargées, leur granulométrie varie de 40 à 74 mm. Pour déboucher un égout ou relever l'eau des toilettes, il faudra donc choisir une pompe de relevage adaptée à cette taille d'impuretés.
Le second élément à considérer est la pression de votre pompe de relevage. Il s’agira de déterminer la force que la pompe permet de déployer pour transporter l'eau d'un point à un autre. Exprimée en bar, cette pression est proportionnelle à la hauteur entre le point d'aspiration et le point de refoulement. Elle doit aussi tenir compte des pertes de charge (les frottements de l'eau dans les tuyaux) et de la pression souhaitée en sortie de tuyau.
Plus la hauteur de relevage est élevée, plus la pression doit être grande. En moyenne, on considère que pour relever l'eau d'une installation domestique sur 10 mètres, il sera nécessaire d'obtenir une pression minimale 1 bar.
La pression d'une pompe de relevage équivaut donc à la hauteur manométrique totale (HMT)* + pertes de charge + pression utile (celle que l'on souhaite obtenir en sortie).
Enfin, dernier point très important à évaluer, le débit de votre pompe.
A RETENIR : Le débit correspond à la quantité d'eau délivrée en un temps donné. Ce débit s'exprime en m3/h ou en l/s. Pour établir la conversion entre ces deux valeurs, le calcul est simple: 1m3/h est égal à 3,6L/s.
Une pompe vide-cave aura généralement un débit compris entre 2 et 10 m3/h, tandis que pour l’évacuation des eaux chargées, la station de relevage devra proposer un débit de 4 à 15 m3/h en fonction de vos besoins journaliers.
|

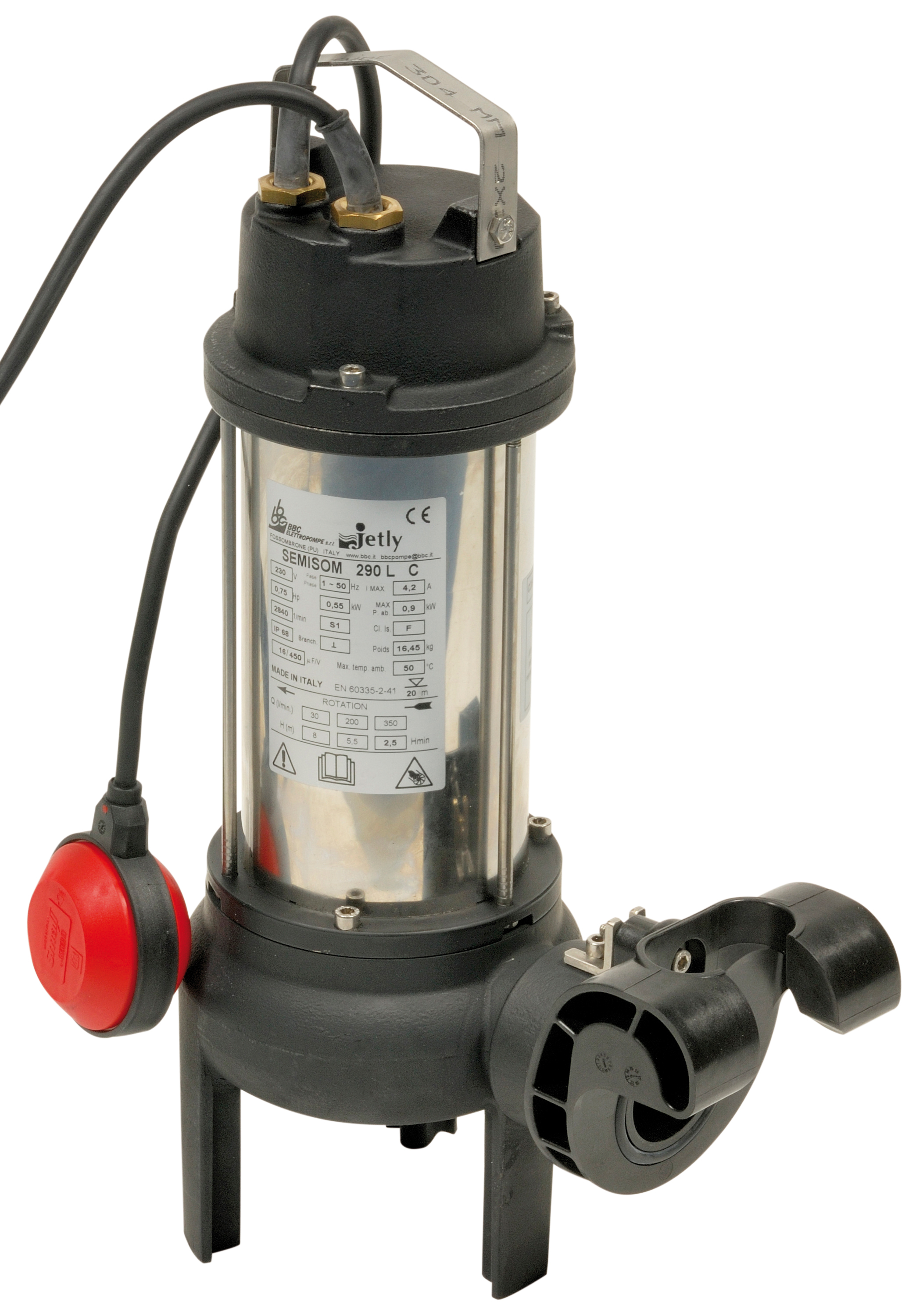

Focus produit : Pompe de relevage série SEMISOM JETLY Fabriquées avec des matériaux fiables, durables et de haute qualité, les pompes de relevage SEMISOM de la marque JETLY sont particulièrement adaptées à l'évacuation des eaux usées et chargées de lotissements, bâtiments publics, petit collectif. Avec leurs roues bi-canal, on les emploie souvent lorsque des hauteurs manométriques plus importantes que celles des roues vortex sont nécessaires. Elles peuvent être utilisées pour pomper les eaux chargées ménagères ou industrielles (non agressives), les eaux vannes (WC), ou encore les eaux contenant des fibres ou des matières solides. |
