Protection et automatisme des pompes à eau
Les coffrets de protection électriques, dans une installation de pompes immergées ou de relevage, protègent la pompe contre le manque d'eau, et permettent d'automatiser le fonctionnement de la pompe. En effet, en cas de niveau trop bas, la pompe s'arrête; quand l'eau atteint un niveau critique, la pompe est déclenchée.
Les coffrets électriques de relevage Jetly se démarquent par leur fiabilité, leur simplicité d'installation et d'utilisation. Avec ou sans électrode, avec ou sans flotteurs, pour une ou deux pompes : Jetly a conçu des solutions pour toutes les installations de relevage.

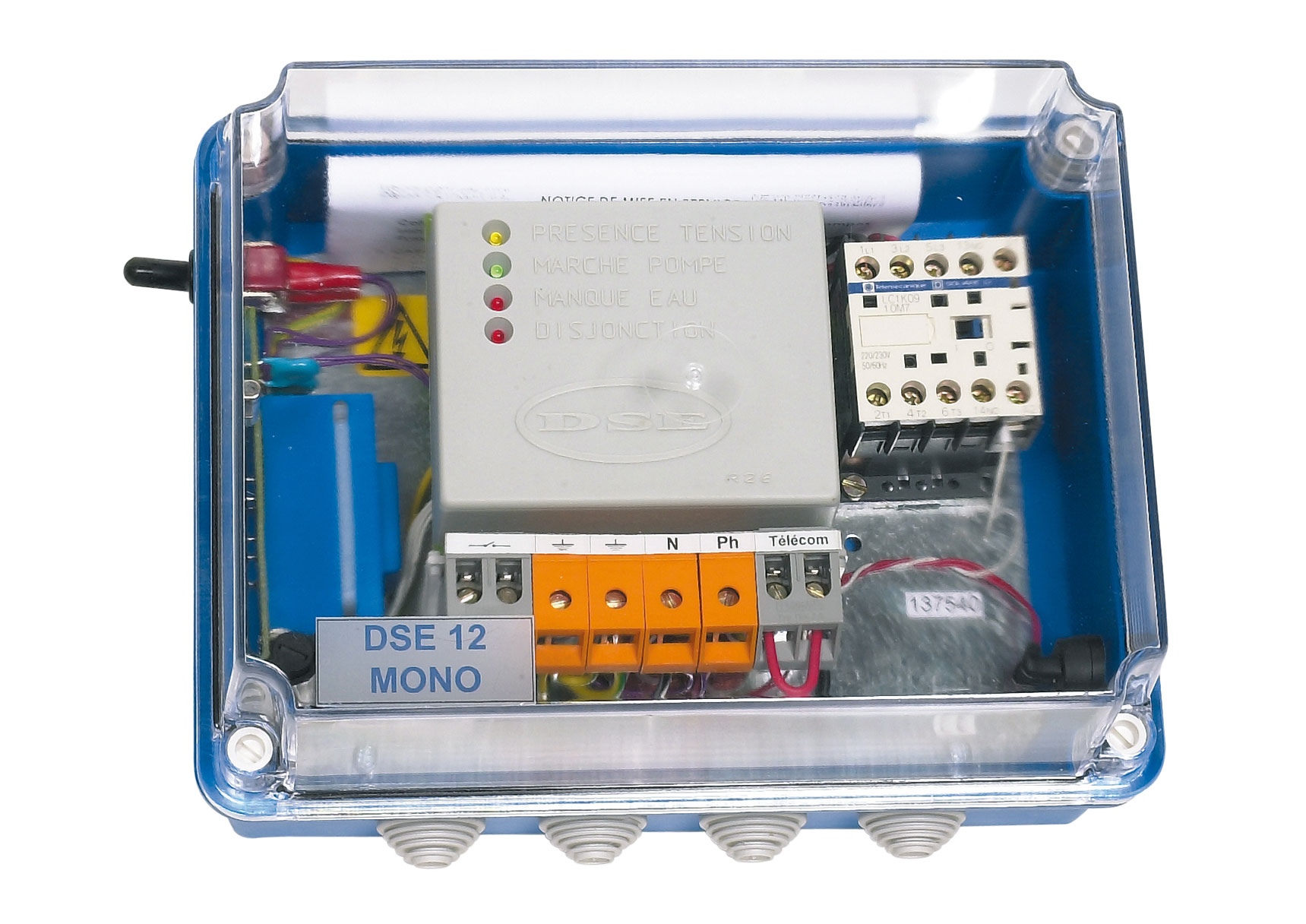

- Coffrets DSE Jetly : protection et gestion intégrales; fonctionnement sans accessoire
Les coffrets DSE sont des produits innovants, qui associent protection, sécurité et simplicité.
Ils assurent la protection totale des pompes immergées contre le manque d'eau et les défauts électriques (surintensités, blocage ou manque de phase). Ils fonctionnent sans capteur ni électrode, grâce à un système électrique breveté.
Ils ne nécessitent pas de réglage manuel; lors de la première utilisation, ils effectuent un autoréglage: le microprocesseur enregistre le décalage temporel entre les signaux de tension et de courant. La variation brutale de cette valeur annonce un manque d'eau; le coffret stoppe alors la pompe.
Ils évitent les effets bélier en interdisant à la pompe de redémarrer dans les 10s après un arrêt. En cas d'arrêt prolongé, le coffret démarre la pompe toutes les 24h pendant 2s.
Les coffrets DSE peuvent être protégés contre les surtensions provisoires avec le parasurtenseur PS3.
Il existe 5 types de coffrets DSE :
- En version monophasée : DSE12 MONO (jusqu'à 12 A), DSE18 MONO (jusqu'à 18 A)
- En version triphasée : DSE 10 Tri et DSE 18 Tri
- DSE micro : pour pompe mono 230V (max 9 A)
- Coffrets DSN Jetly : protection moteur et gestion des niveaux d'eau; avec 1 ou 2 électrodes
Ces coffrets sont conçus pour rester fiables et performants même dans des conditions d'utilisation difficiles. Ils fonctionnent avec toute pompe immergée bi tension mono 230V et Tri 400V (jusqu'à 40 A, avec discontacteur télémécanique), dans les forages, puits, réservoirs.
Puisque les électrodes ne sont alimentées que lorsque la pompe fonctionne, ils sont particulièrement pérennes.
Le système électronique fonctionne avec la technologie C-MOS (impédance élevée et courants très faibles). Les coffrets DSN intègrent des dispositifs de protection contre les surtensions transitoires.
La protection moteur des coffrets DSN est assurée par un relais thermique, qui doit être choisi en fonction de l'intensité du moteur.
-DSN51 : Mono électrode, à temporisation variable automatique
Très simples à installer, ces coffrets fonctionnent avec une seule électrode, placée au-dessus de la pompe. En cas de manque d'eau, une période de temporisation s'enclenche, dont la durée dépend du débit de la pompe et de la capacité du forage. Elle est évaluée à chaque fois que la pompe démarre, durant les 3 premières minutes de fonctionnement. Ce système breveté est universel, il s'adapte aux changements qui interviennent dans le forage.
-DSN52 : Bi électrode, à détection niveau critique
Lorsque l'électrode basse est découverte, la pompe s'interrompt; lorsque le niveau d'eau atteint l'électrode haute, elle redémarre.
-Micro DSN bi-tension : Mono électrode, pour pompe d'intensité max 10A en sortie
Lorsque l'eau atteint l'électrode, la pompe s'arrête, jusqu'à reconstitution de la réserve, avec temporisation de 4 minutes.
Ce coffret peut également convenir à une pompe de surface, à condition de lui adjoindre une seconde électrode.
- Coffret Protec 2 : Avec flotteur, pour surveillance d'une station de relevage
Associé à 1 ou 2 flotteurs de commande, ce coffret protège les pompes immergées mono230V et Tri 400V (max 10A) contre les surtensions, l'absence d'alimentation, la marche à sec, un blocage, l'échauffement du moteur.
L'utilisateur peut contrôler le fonctionnement de l'installation par visualisation des diodes.
Le flotteur alarme active un signal lorsque le niveau d'eau est trop haut.
Ce coffret dispose d'un interrupteur arrêt/ marche auto, et d'un bouton marche forcée.
- Coffret Protec 4+ : Pour 2 pompes de relevage
Associé à 4 flotteurs (dont 1 flotteur alarme), ce coffret de protection est destiné à la protection et la gestion de 2 pompes de relevage.
